Спайки в трубе: Спайки в маточных трубах: признаки, причины, симптомы, методы диагностика и способы лечения спаечного процесса

alexxlab Разное

Содержание

причины, жалобы, диагностика и методы лечения на сайте клиники «Альфа-Центр Здоровья»

Фаллопиевы или маточные трубы соединяют яичники с маткой. В них попадает созревшая яйцеклетка, происходит оплодотворение и движение ее в матку. Если просвет трубы сужен или полностью отсутствует, беременность не наступает или происходит закрепление яйцеклетки в самой трубе (внематочная беременность). Признаки непроходимости маточных труб у женщин встречаются у 30-40% пациентов, которые столкнулись с бесплодием и внематочными беременностями.

Причины и симптомы непроходимости маточных труб

Есть два типа непроходимости:

  • органическая – спайки, скопления жидкости, сужения из-за перенесенных воспалений, полипы;
  • функциональная – как результат гормональных сбоев.

Основные причины трубного бесплодия:

  • перенесенные и хронические воспалительные болезни органов репродуктивной системы – к спайкам приводят гонорея, хламидии, другие ЗППП;
  • гинекологические операции и манипуляции – аборты, удаление новообразований яичников и другие;
  • длительное ношение внутриматочной спирали, ее неправильная установка;
  • эндометриоз – патологический рост внутреннего эпителия матки;
  • опухоли, кисты, полипы в репродуктивных или соседних органах, которые сдавливают трубу снаружи;
  • врожденные патологии.

Заподозрить непроходимость маточных труб можно по признакам:

  • бесплодие;
  • внематочные беременности;
  • боли в животе;
  • болезненные, нерегулярные месячные.

Во многих случаях, если инфекция стала хронической, явных симптомов непроходимости маточных труб нет. Пациент годами может не знать о патологии.

Как лечить непроходимость маточных труб

Все начинается с опроса гинеколога по жалобам и анамнезу заболеваний и операций. Чтобы поставить диагноз, определить степень непроходимости, выявить сопутствующие заболевания проводят:

  • анализ крови и выделений из влагалища;
  • УЗИ (с контрастным веществом) для визуализации состояния труб, наличия в них жидкостей, спаек, сужений;
  • гистеросальпингография – ряд рентгеновских снимков с контрастной жидкостью с небольшим интервалом времени между ними;
  • лапароскопия – малотравматичная операция, которая позволяет ввести внутрь матки оптическую систему для осмотра и взятия образцов ткани на анализ.

Как лечат непроходимость маточных труб в том или ином случае решает гинеколог с учетом причин патологии, степени проявления, репродуктивных планов пациентки и возраста. В народной медицине нет средств с доказанной эффективностью. Лечение непроходимости маточных труб проводится:

  • физиотерапией;
  • медикаментами – противовоспалительными, антибактериальными, гормональными препаратами, которые снимают воспаления и причины непроходимости;
  • хирургически – удаление спаек в ходе лапароскопической операции.

В случае, когда лечение непроходимости маточных труб у женщин проводится для преодоления бесплодия, то врач может рекомендовать ЭКО. В этом случаем эмбрион пересаживается непосредственно в полость матки, минуя сложный участок. Если патологию не лечить, то основная опасность – внематочная беременность, которая угрожает разрывом и удалением трубы.

Бесплодие — лапароскопическая операция, лапароскопия [Видео]

Лапароскопическое формирование анастомоза маточной трубы

Лапароскопическое формирование анастомоза маточной трубы
Оперирует профессор К. В. Пучков (2017 г).

На видео демонстрируется техника лапароскопического формирования анастомоза левой маточной трубы конец в конец после стерилизации. Пациентке выполнена перевязка единственной маточной трубы при кесаревом сечении в 2012 году. Оперативное вмешательство выполнено по настойчивой просьбе пациентки в виду невозможности проведения ЭКО по религиозным убеждениям. На первом этапе выполнена гистероскопия, при которой маточная полость и устье левой маточной трубы признаны удовлетворительными. Далее при лапароскопии выявлена культя трубы длиной 2 см и дефект стенки 1,5 см. Вокруг трубы одиночные плоскостные спайки, фимбрии свободные. Культи маточных труб иссечены остро эндоскопическими ножницами. При проверке проходимости дистального отдела трубы отмечается свободное поступление контраста в брюшную полость. Выполнен анастомоз конец в конец узловыми швами без захвата слизистой оболочки атравматический нитью Полисорб 5/0 с интракорпоральным формированием узла. Далее иссечён ретроцервикальный инвазивный эндометриоз крестцовоматочных связок.

Время операции 55 минут. Через 1 год после операции пациентка сообщила о маточной беременности сроком 16 недель.

Подробнее о методиках Вы можете прочитать на личном сайте профессора Пучкова Константина Викторовича перейти

Лапароскопическая сальпингостомия по М. Брюа с ручным швом

Лапароскопическая сальпингостомия по М. Брюа с ручным швом.
Оперирует профессор К. В. Пучков (2017 г).

Операция проводится по поводу вторичного бесплодия на фоне хронического сальпингита и левостороннего гидросальпинкса. Пациентке 29 лет. Интраоперационно выполнена хромосальпингоскопия при которой выявлена непроходимость левой маточной трубы в терминальном отделе и правой трубы за счет перитубарных спаек. Выполнен сальпингоовариолизис с двух сторон. В фильме показана техника сальпингостомии по М. Брюа. Фиксация фибриального отдела маточной трубы выполняется рассасывающейся плетёной нитью Полисорб 4-0 на атравматичной игле с формированием интракорпорального узла.

Затем выполняется тщательное промывание зоны операции физиологическим раствором и введение противоспаечного геля. Длительность операции 40 минут.

Непроходимость маточных труб

Причины возникновения спаек, их симптомы

Спаечный процесс может возникнуть по нескольким причинам, основной среди которых считается хирургическое вмешательство. Также появлению спаек способствуют воспалительные и застойные процессы в области малого таза, аднексит, сальпингит, эндометриоз.

Если у женщины наблюдались заболевания инфекционного характера, передающиеся половым путем, то вероятность образования спаек в маточных трубах возрастает. К ним относятся хламидиоз, гонорея, микоуреаплазмоз и прочие опасные заболевания, которых следует избежать, чтобы в последствии не лечить бесплодие.

Провести самостоятельную диагностику спаечного процесса невозможно, да и его протекание бессимптомно. Чтобы выявить спайки, необходимо прибегнуть к процедуре соносальпиноскопии или сальпинографии.

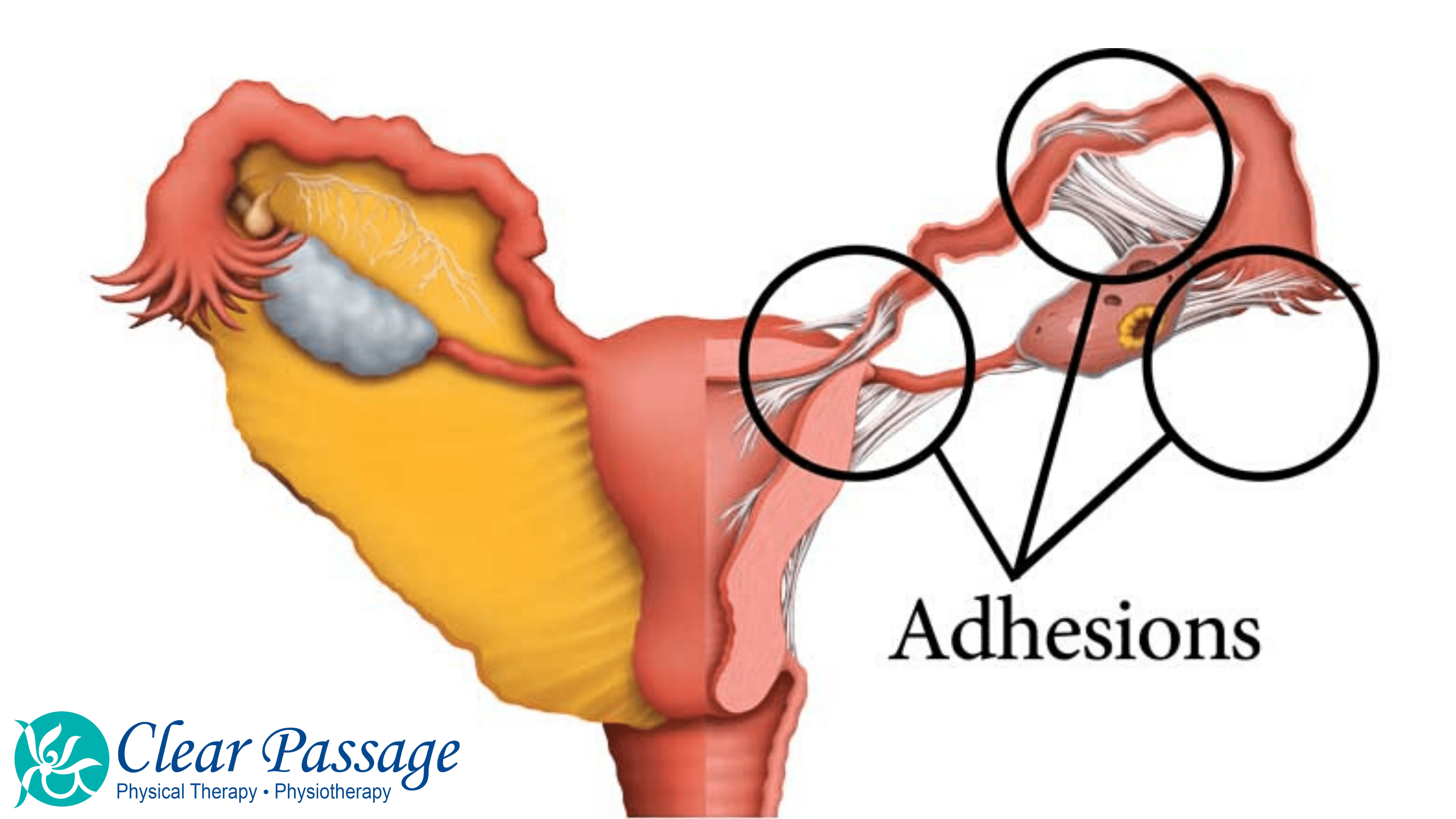

Взаимосвязь спаечного процесса и бесплодия

Спаечный процесс сопровождается образованием рубцов, по причине которых нарушается фертильность у женщин. Это может спровоцировать три варианта развития заболевания, но любой из них препятствует наступлению беременности и повлечет за собой лечение бесплодия.

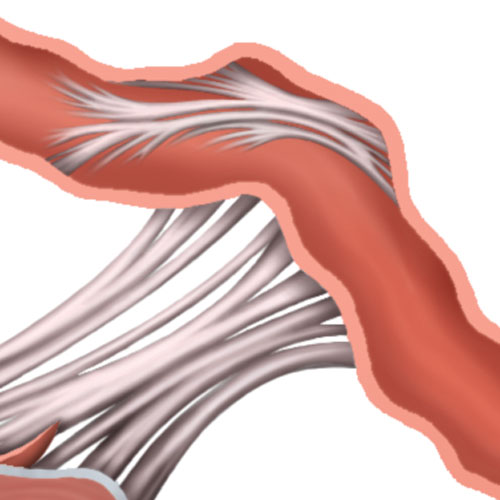

  1. В первом случае спайки находятся вокруг яичника или трубы, что мешает прохождению яйцеклетки.
  2. Второй вариант опасен тем, что спаечный процесс развивается между яичником и маточной трубой и тем самым препятствует движению яйцеклетки.
  3. Третий случай наиболее сложный, так как спайки закупоривают трубу или она может оказаться перекрученой. Это грозит полной непроходимостью трубы и блокировкой яйцеклетки.

Как бороться со спайками?

Если труба полностью непроходима, оперативное вмешательство может не дать положительного результата. При частичной непроходимости трубы для борьбы со спайками применяют лапароскоп, при помощи которого удается обеспечить нормальную работу детородных органов. После лапароскопии организм нуждается в длительном восстановлении, но, вместе с тем, вероятность легкого вынашивания после удаления спаек существенно снижается.

Альтернативным вариантом лечения бесплодия является экстракорпоральное оплодотворение. Благодаря этому протоколу у женщины появляется возможность получить потомство без оперативного вмешательства. При этом исключена вероятность внематочной беременности, которая может возникнуть после удаления спаек.

Гистероскопия маточных труб — многопрофильная клиника Чудо-Доктор в Москве

Гистероскопия маточных труб позволяет выявить наличие спаек, воспалительных и других процессов, являющихся причиной бесплодия. Фаллопиевы трубы – это каналы цилиндрической формы, соединяющие матку с брюшной полостью.

С каждой стороны располагается по два таких канала, отходящие от левого и правого яичников.

В процессе оплодотворения сперматозоиды и яйцеклетка перемещаются по маточным трубам за счет «ресничек», которые находятся внутри каналов. Если это движение невозможно, оплодотворение не происходит.

Непроходимость труб: основные причины

Иммунная защита фаллопиевых труб достаточно слаба, именно поэтому эмбрион не отторгается как наполовину чужеродный для организма. Но эта же характеристика имеет и другую сторону: любая инфекция может привести к повреждению органа.

Причины непроходимости маточных труб могут заключаться также в:

  • «Склеивании» внутренних каналов;
  • Образовании спаек на фоне воспаления придатков – аднексита;
  • Перенесенной внематочной беременности;
  • Врожденных пороках;
  • Опухолях и полипах;
  • Эндометриозе.

Спайки в трубах могут образоваться после хирургического вмешательства. Иногда эта патология проявляется в виде тянущих болей внизу живота, но чаще протекает бессимптомно. Заподозрить непроходимость можно в случае, если женщина не может забеременеть длительное время.

Плюсы гистероскопии

Гистероскопию маточных труб применяют для визуального обследования состояния внутренних половых органов. Оно проводится гистероскопом – прибором, предающим изображение через миниатюрную видеокамеру. Аппарат снабжен светодиодом для улучшения качества картинки.

Преимуществами этого метода считаются:

  • Обширные диагностические возможности за счет осмотра органа изнутри;
  • Постановку точного диагноза;
  • Выявление скрытых заболеваний;
  • Одновременное проведение биопсии при необходимости;
  • Безопасность для органов, расположенных рядом;
  • Минимальный риск осложнений.

Таким образом, во время проверки проходимости с помощью гистероскопии маточных труб можно обнаружить другие заболевания, ранее никак себя не проявлявшие. У врача появляется возможность предотвратить развитие осложнений, пронаблюдать патологический процесс в динамике.

Особенности проведения процедуры

Гистероскопия помогает максимально точно оценить состояние устьев фаллопиевых труб в местах прилегания к матке, обнаружить наличие спаек или полипов. В ходе процедуры не только выявляется причина бесплодия. Полип можно сразу удалить, а спайки – разрушить, тем самым устранив препятствие для перемещения яйцеклетки и сперматозоидов.

У женщин репродуктивного возраста проверка проходимости маточных труб методом гистероскопии проводится на 7-9 день цикла. В этот период улучшается видимость за счет истончения эндометрия. В экстренных случаях обследование проводится в любой день, за исключением дней менструального кровотечения.

Перед процедурой пациентка сдает общеклинические анализы мочи и крови, биохимический анализ, коагулограмму, кровь на инфекции. Проводится бактериологическое исследование отделяемого из влагалища, а также электрокардиограмма и флюорография. Все это необходимо для оценки состояния здоровья, ведь во время обострения заболеваний операцию не делают.

Во время операции может проводиться забор тканей на гистологию. Биоматериал исследуют под микроскопом, чтобы поставить точный диагноз. В первое время после операции противопоказаны физические нагрузки, сауна, бассейн и половые контакты.

Лечение Непроходимости маточных труб в Краснодаре

Маточные (фаллопиевы) трубы — это парный орган. Обе трубы отходят от яичников и другим своим концом примыкают к матке. При овуляции яйцеклетка выходит из яичника и попадает в трубу, где и происходит её оплодотворение. Затем оплодотворенная яйцеклетка спускается по трубе в матку и там прикрепляется. Начинается беременность.

Иногда сперматозоиды не могут добраться до яйцеклетки, потому что одна или обе трубы непроходимы. Так возникает трубное бесплодие.

Если же яйцеклетку удалось оплодотворить, зародыш, опускаясь в матку, может застрять в трубе и прикрепиться прямо там. Это называется внематочной (трубной) беременностью.

Такая беременность не имеет будущего, так как труба слишком мала для развития зародыша. По мере его роста трубу может просто разорвать. Поэтому внематочная беременность может угрожать жизни женщины.

Только на приеме врач может оценить степень проходимости труб с помощью процедуры гистеросальпингографии (рентген с предварительным введением в полость матки особого вещества для визуализации труб) или соногистеросальпингоскопии (УЗИ).

Чтобы вылечить частичную непроходимость, нужно провести удаление спаек в маточных трубах. Такая операция называется лапароскопией. В брюшную полость под общим наркозом через небольшой разрез вводится лапароскоп, и врач может определить причину закупорки трубы и устранить её. Спайки разрушают специальным инструментом, который вводится в два дополнительных микроразреза на животе.

Полная непроходимость труб, к сожалению, не лечится. Забеременеть при полной непроходимости маточных труб можно только путем ЭКО.

Трубное бесплодие является прямым показанием к ЭКО, поэтому при этом диагнозе женщина может рассчитывать на получение ЭКО по полису ОМС.

Точный диагноз может установить только врач-гинеколог. Не занимайтесь самолечением, доверьте своё здоровье квалифицированным специалистам Клиники Екатерининская.

Воспалительные заболевания органов малого таза

Сальпингит – инфекционно-воспалительный процесс, локализованный в маточных трубах. Проблема бессимптомных и нелеченых острых форм сальпингита заключается в высоком риске хронизации процесса. В свою очередь, хроническое течение заболевания является значимой медицинской и социальной проблемой. Примерно в 60-70% случаев вялотекущий воспалительный процесс в маточных трубах приводит к их непроходимости и бесплодию.

Причины и механизм развития


Изолированная форма заболевания встречается редко. Обычно сальпингит является следствием восходящей инфекции из нижних отделов репродуктивной системы и тела матки. Часто в процесс также бывает вовлечен яичник (сальпингоофорит). Реже причиной заболевания становится гематогенное и лимфогенное проникновение вирусов и бактерий в маточную трубу.

Возбудителями выступают условно-патогенные и облигатно-патогенные микроорганизмы. К облигатным патогенам относятся бактерии и вирусы из группы ИППП, к условно-патогенным – флора, которая всегда присутствует в половых путях в небольшом количестве (стрептококки и стафилококки, кандиды, бактероиды и другие).

После проникновения в маточную трубу возбудитель прикрепляется к эпителию слизистой оболочки, затем проникает в глубжележащие слои и начинает размножаться, приводя к развитию инфекционно-воспалительного процесса. В случае острой формы заболевания при адекватном и своевременном лечении патоген успешно элиминируется из маточной трубы, а при хронической – персистирует в глубоких слоях слизистой оболочки, периодически приводя к рецидивам.

Симптоматика


Клиническая картина сальпингита складывается из местных и общих симптомов. К местным проявлениям относятся:

  • тянущие или режущие боли в проекции маточной трубы, усиливающиеся при натуживании, кашле, дефекации и ощупывании низа живота по бокам от срединной линии;
  • умеренное или обильное отделяемое из половых путей различного характера; часто наблюдаются гнойно-кровянистые выделения с резким запахом;
  • изменения менструального цикла.

Для острой формы болезни характерна сильная эндогенная интоксикация организма. Она характеризуется высокой температурой и ознобом, головными и мышечными болями, расстройством желудочно-кишечного тракта (диарея, метеоризм), слабостью. Значительно страдает эмоционально-психическое состояние женщины: появляется депрессивное настроение, апатия. Болевой и интоксикационный синдром приводят к бессоннице, снижению аппетита и потере массы тела.

Для тяжелых гнойных процессов характерно выраженное ухудшение состояния. У пациенток отмечается лихорадка, спутанность сознания, нарастание интенсивности болевого синдрома, учащение дыхания и сердцебиения.

Для хронической формы характерно волнообразное течение с периодами ремиссии и рецидивов. Во время обострения симптоматика напоминает таковую при острой форме, однако, выраженность интоксикационного синдрома может быть меньше.

Хронический сальпингит является одной из причин синдрома тазовой боли у женщин – состояния, при котором болевой синдром, локализованный в области малого таза, сохраняется на протяжении полугода и более. Боли обычно имеют слабую интенсивность и тянущий или ноющий характер, распространяются на весь низ живота, могут иррадиировать в пояснично-крестцовый отдел, промежность или внутреннюю поверхность бедра. Болевой синдром часто ошибочно расценивается пациентками как следствие дегенеративных заболеваний позвоночника (остеохондроз и его проявление – вертеброгенная люмбоишалгия) или желудочно-кишечного тракта (гастроэнтероколит).

Опасность хронической формы заключается в прогрессирующем нарастании непроходимости маточной трубы из-за длительного воспалительного процесса. При этом в ней разрастаются спайки – соединительнотканные перемычки. По своей сути они являются защитной реакцией организма, направленной на ограничение воспалительного процесса. Спаечная болезнь приводит к нарушению перильстатики трубы и облитерации ее просвета. Как результат – бесплодие или трубная беременность.

Диагностика


Подозрение на воспаление маточной трубы возникает у врача уже во время гинекологического осмотра: отмечается выраженная болезненность при осмотре и пальпации передней брюшной стенки, маточные трубы увеличены, иногда может определяться плотноэластическое образование (при гнойных процессах). Во время осмотра берут мазки со слизистой оболочки для дальнейшего микроскопического и микробиологического исследования. Из инструментальных методов применяют УЗИ органов таза, реже – магнитно-резонансную томографию.

Обычно гинекологического осмотра и УЗ-исследования достаточно для выявления диагноза. В сомнительных случаях проводится диагностическая лапароскопия. Обязательно проводятся общеклинические лабораторно-инструментальные исследования: общий и биохимический анализ крови, анализ мочи, ЭКГ. По показаниям назначаются консультации смежных специалистов: хирурга (для исключения острой хирургической патологии), терапевта или уролога (для исключения инфекций мочевыводящей системы).

Лечение


Острая форма лечится консервативными и хирургическими методами. Медикаментозная терапия включает в себя:

  • массивную антибиотикотерапию препаратами широкого спектра действия;
  • инфузию дезинтоксикационных растворов;
  • применение противовоспалительных и гипосенсибилизирующих средств.

При отсутствии положительной динамики от консервативного лечения в течение 24-36 часов показано хирургическое вмешательство. Объем операции отличается в каждом случае: от вскрытия просвета маточной трубы для эвакуации гноя до удаления придатков. В случае задержки операции развивается местный, затем разлитой гнойный перитонит, сепсис и полиорганная недостаточность, приводящие к летальному исходу.

Лечение хронической формы заболевания в периоды обострения проводится по схожим принципам — антибактериальными и противовоспалительными средствами. В комплексной терапии большое значение отводится витаминотерапии, иммуномодулирующим средствам, антиоксидантам и физиотерапевтическим процедурам. При выраженной спаечной болезни проводятся пластические операции на маточной трубе с рассечением образовавшихся спаек и восстановлением ее проходимости.

ГКБ №31 — Перекрут придатков

Не могу зачать ребенка из-за воспалительного процесса в маточных трубах. Врачи предлагают операцию. Но если мне удалят трубы, я не смогу забеременеть тем более?
Отвечает главный гинеколог-эндоскопист ГКБ №31 г. Москвы, доктор медицинских наук, профессор Сергей Вячеславович Штыров.
– Конечно, если удалить обе маточные трубы, забеременеть вы не сможете. Остается только метод экстрапорального оплодотворения. В вашем случае надо сделать все возможное, чтобы сохранить хотя бы одну трубу. Такой шанс способна предоставить только лапароскопия. При остром воспалении маточные трубы вскрывают и промывают. И прямо в очаг воспаления вводят необходимые лекарства. По пути врачи также ликвидируют встречающиеся спайки, а трубы при этом не удаляют.
Правда в случае с гнойным воспалением труб одной лапароскопии бывает недостаточно. Пациенткам проводят еще две такие контрольные процедурыю Одну – через пару дней. Другую – через год. Врачам нужно убедиться, что у женщины все восстановилось. Теперь самое время подумать о беременности.
Внематочная беременность – один из самых сложных диагнозов в гинекологии. Ее трудно определить, особенно на ранних сроках. Поэтому часто врачам остается лишь ждать. Лопнет труба,– тогда и начнут оперировать. Сохранить маточную трубу в этом случае невозможно. А если внематочных беременностей было две, шансов зачать ребенка естественным путем уже не остается.
Однако избежать таких неприятностей помогает метод лапароскопии. Ведь с его помощью врач может обнаружить внематочную беременность до разрыва трубы – когда подозревает, что плод развивается в трубе, а не в матке. Если во время операции выяснится, что ваши трубы в порядке, через пару дней вас со спокойной душой отпустят домой.
Зато если грозный диагноз подтвердится, вам постараются спасти трубу. И в будущем вы еще сможете забеременеть. Вам будет сделана щадящая операция через три прокола в животе. А сама труба при эхтом останется на своем законном месте. В том случае, если операция будет проведена вовремя, на ранних сроках
Перекрут придатков чаще всего происходит именно у девушек и молодых женщин. Это связано с тем, что в молодом возрасте бывают удлинены связки, «подвешивающие» придатки.
Раньше при таком диагнозе делали полостную операцию. Сохранить перекрученные придатки удавалось редко. Другое дело – современная лапароскопия. Во время процедуры врач оценивает состояние придатков. Насколько они изменены, насколько нарушено их питание. Смотрит, что явилось причиной перекрута. И детородные органы здесь можно сохранить во многих случаях.
Например, если в перекруте повинна доброкачественная или функциональное образование типа кисты желтого тела, а ткань при этом не пострадала, тогда придатки раскручивают, а кисты удаляют. Чтобы избежать повторного перекрута, иногда врачи укорачивают связки. Так что, если не дай Бог, у вашей дочери случится что-то подобное, ей нужно соглашаться только на лапароскопию.
Лапароскопия – это эндоскопический метод экстренной и плановой хирургии. Он позволяет осмотреть внутренние органы живота через небольшое отверстие в брюшной стенке. Осмотр проводится с помощью оптической трубки. Через 2-3 других прокола производятся необходимые манипуляции с органами. Лапароскопия практически бескровна и малотравматична.
У истоков лапароскопической гинекологии в России стоит академик РАМН, профессор, заведующая кафедрой акушерства и гинекологии педиатрического факультета РГМУ Галина Михайловна Савельева. Каждый специалист по лапароскопии по праву называете ее своим Учителем.

Типы соединений труб в водопроводной системе для соединения труб

🕑 Время чтения: 1 минута

Соединения труб в системе водоснабжения являются основными компонентами водопроводной системы, предназначенной для соединения нескольких труб. Существует несколько типов трубных соединений, но их выбор зависит от размеров труб, материала, давления потока и т. Д. Предусмотренное трубное соединение должно выдерживать давление каждой трубы.

Типы соединений труб в сантехнике

В водопроводной системе используются следующие типы соединений труб.

  1. Резьбовое соединение
  2. Паяное соединение
  3. Паяное соединение
  4. Сварное соединение (приварное встык, сварное раструб)
  5. Фланцевое соединение
  6. Компрессионное соединение
  7. Пазовое соединение

1.

Резьбовое соединение в трубе

Резьбовое соединение означает, что трубы соединяются винтом с помощью резьбы, предусмотренной для каждой трубы. Одна труба имеет внутреннюю резьбу, а другая — внешнюю. Трубы чугунные, медные, ПВХ и G.Доступны трубы I с резьбой.

Резьбовые соединения доступны для труб диаметром от 6 мм до 300 мм. Они предпочтительны для областей с низкой температурой и потоками низкого давления. В областях с высокой температурой швы могут расширяться и протекать из-за теплового расширения. Установка резьбового соединения проста, но требует хорошего обслуживания.

Резьбовое соединение в трубе

2. Паяное соединение в трубе

Пайка — это процесс соединения труб с использованием расплавленного присадочного материала при температуре выше 840 o C.Пайка обычно используется для соединения медных труб или труб из медных сплавов. Наполнитель в основном состоит из олова, которое имеет большое сродство к меди. Но из-за его слабых свойств олово добавляют к другим материалам, таким как никель, висмут, серебро и медь.

Температура плавления основного металла должна быть выше, чем у присадочного металла. Механическая прочность паяного соединения низкая по сравнению с другими соединениями. Этот тип стыка подходит для областей с умеренным диапазоном температур.

Паяное соединение в трубе

3.Паяное соединение в трубе

Пайка также похожа на пайку, но с той лишь разницей, что при пайке присадочный металл плавится при температуре ниже 840 o C. Пайка также используется для соединения труб из меди и медных сплавов. Перед тем, как приступить к пайке, на трубы и фитинги наносят флюс, называемый пастой, чтобы предотвратить их окисление от пламени. Здесь также нам требуются квалифицированные рабочие для установки.

Паяные соединения подходят для областей с низкими температурами. Они имеют низкую механическую прочность по сравнению с паяными соединениями.

Паяное соединение

4. Стыковое сварное соединение трубы

Если трубы одного диаметра, то для соединения труб выполняется стыковая сварка. Это самый распространенный вид сварки. Для установки стыка требуются квалифицированные рабочие. Эти соединения обычно используются для крупных коммерческих и промышленных трубопроводных систем.

Стыковая сварка обеспечивает хорошую прочность соединения и может выдерживать высокое давление благодаря гладкой и непрерывной поверхности внутри соединения. Стыковые сварные соединения дороги, поэтому для их экономии иногда используются внутренние сварные опорные кольца, которые соединяют трубу с меньшим количеством присадочного материала.Но эти кольца могут выйти из строя при сильном напряжении и появятся трещины.

Соединения фиксированы и не открываются для технического обслуживания. Внешнее сглаживание сварной части придаст системе трубопроводов хороший внешний вид.

Стыковое сварное соединение в трубе

5. Сварное соединение муфты на трубе

Соединения, полученные сваркой внахлест, используются везде, где есть большая вероятность утечки в соединениях. Трубы соединяются друг с другом, как показано ниже, и привариваются к стыку.Для этого типа стыка подходят трубы разного диаметра.

Если трубы одинакового диаметра, то используются необходимые фитинги. Стоимость сварки обычно ниже, чем стыковая. Сопротивление усталости для стыковых сварных соединений ниже, чем для стыковых. Однако сварное соединение муфт дает хорошие результаты по сравнению с другими механическими соединениями.

6. Фланцевое соединение в трубе

Фланцевые соединения используются для потоков высокого давления и для труб большого диаметра.Обычно они используются для труб с гладким концом или труб с резьбой. Два фланцевых компонента соединены болтами на стыке труб для предотвращения утечки.

Обычно они изготавливаются из чугуна, стали и т. Д., Имеют хорошую прочность и не разрушаются при высоком давлении. Из-за высоких температур болты могут выйти из строя при проскальзывании, потеряв сцепление, поэтому при установке следует производить правильную фиксацию болтов. Они также полезны для ремонта трубопроводов и технического обслуживания.

7.Компрессионное соединение в трубе

Когда трубы имеют гладкие концы, они соединяются путем установки на их концах фитингов, тогда такой тип соединения называется компрессионным. Концы труб будут снабжены резьбовыми фитингами или муфтами, следовательно, они будут соединены.

Итак, в этом случае мы можем соединять трубы из разных материалов и разных размеров. Но соединения должны быть правильно подогнаны, чтобы противостоять давлению потока, в противном случае они могут выйти из строя и возникнет утечка. Компрессионные фитинги доступны из различных материалов, и выбор фитингов может зависеть от наших требований.

Компрессионное соединение

8. Рифленое соединение в трубе

В случае соединения с пазами концы труб состоят из краев с пазами, которые соединяются эластомерным уплотнением, а затем муфты с пазами из ковкого чугуна используются в качестве фиксатора для эластомерного уплотнения. Это рифленые муфты соединяются болтами. Эти соединения просты в установке и экономичны.

Рифленые соединения обеспечивают хорошее сопротивление давлению и допускают умеренное осевое перемещение из-за теплового расширения. Но в высокотемпературных областях эластомерное уплотнение может потерять свою прочность, и произойдет разрушение при кручении.Значит, это допустимые зоны с умеренной температурой.

Рифленое соединение

Рифленые соединения легко снимаются, поэтому для технического обслуживания труб эти соединения предпочтительнее.

Подробнее:

Как определить подходящие размеры труб для распределения воды в зданиях?

Типы сантехнических труб, используемых в строительстве

Типы трубопроводной арматуры различного назначения в водопроводной системе

Типы водопроводно-канализационных систем в зданиях

11 Типы соединений труб в водопроводе с изображениями и преимуществами

Соединения труб в водопроводе

Соединение труб осуществляется с помощью соединений. При сборке труб используются самые разные соединения. Соединение двух или более труб вместе. В трубе могут использоваться различные типы соединений в соответствии с требованиями. Соединения также используются для многотрубных соединений и являются важным компонентом водопроводной системы.

Типы соединений труб
  • Резьбовое соединение.
  • Муфта торцевая.
  • Соединение с пазами.
  • Фланцевое соединение.
  • Паяное соединение.
  • Шарнир сжатый
  • Деформационный шов.
  • Паяное соединение
  • Паяное соединение
  • Сварное соединение

Резьбовое соединение

Когда трубы соединяются винтами, предусмотренные в трубе, это называется резьбовым соединением. Резьбовые соединения бывают чугунных труб, медных труб, ПВХ и труб G.I. Резьбовые соединения предпочтительны для низкотемпературных областей и потоков низкого давления.

Резьбовые соединения | Типы соединений труб

Муфта раструб и втулка —

Увеличенный конец трубы известен как раструб. Гнездо вмещает нормальный или гладкий конец. Они используются, когда высока вероятность протечки в стыке. Трубы стыкуются по принципу «вставки» одна в другую и свариваются вокруг стыка. Это дает хорошие результаты по сравнению с другим суставом.

Соединение с пазами

Когда две трубы соединяются вместе путем создания пазов на конце трубы с помощью муфты, такие соединения называются соединениями с пазами. Эти рифленые муфты соединяются болтами. Эти соединения просты в установке и экономичны.

Соединение с пазами | Типы соединений труб

Также читайте: Типы труб, используемых в водоснабжении

Фланцевое соединение

Эти соединения используются для потоков высокого давления и для труб большого диаметра. этот тип соединения используется в трубах CI с фланцами. Тщательно выровняйте трубы перед тем, как вставить болты и стянуть фланцы.

В основном они состоят из чугуна, стали и т. Д., Поскольку обладают хорошей прочностью и не разрушаются при высоком давлении.

Фланцевое соединение | Типы соединений труб

Соединения пайкой

Пайка — это процесс соединения отверстий с использованием расплавленного присадочного материала при температуре выше 840 ° C. пайка в основном используется для соединения медных труб или труб из медных сплавов. Температура плавления основного металла должна быть выше, чем у присадочного металла. Механическая прочность паяного соединения ниже по сравнению с другими соединениями. Эти типы швов в основном в зоне умеренного диапазона температур.

Сварка встык

Если трубы одного диаметра, то для соединения труб выполняется стыковая сварка.Это самый распространенный вид сварки. Если вы используете стыковые сварные соединения, вам потребуется квалифицированный персонал для выполнения стыков в трубах. Эти типы соединений используются в крупных коммерческих и промышленных трубопроводных системах.

Соединения фиксированы и не открываются для технического обслуживания. Внешнее сглаживание сварных участков придаст хороший внешний вид системе трубопроводов.

Соединение под сварку встык | Типы соединений труб

Пайка

Пайка и пайка являются аналогичными видами деятельности.При пайке расплава присадочного материала 480 градусов при помощи пайки соединяются трубы из медного сплава. Пайка также применяется для соединения меди и медных сплавов. Этот тип стыка используется в основном в низкотемпературных зонах.

Паяное соединение | Типы соединений труб

Компрессионные соединения

Применяются для соединения труб без какой-либо подготовки. Стоимость установки этих стыков очень экономична. Трубы, имеющие гладкие концы, соединяются с помощью фиксирующего фитинга на их конце, это называется компрессионным соединением.

С помощью компрессионного соединения мы можем соединять трубы из разных материалов и разных размеров, но соединения должны быть правильно подогнаны, чтобы противостоять давлению потока, в противном случае они могут выйти из строя и возникнет утечка.

Деформационный шов —

Деформационный шов позволяет трубе свободно расширяться или сжиматься при изменении температурных условий.

Материал соединений труб под давлением

  • Чугун
  • Гнутый чугун
  • Сталь
  • Латунь
Материал Давление
Чугун Materail Кованое железо Высокое давление
Сталь Высокое давление
Латунь Низкое давление

Также прочтите

Трубные соединения и требования к критическим характеристикам

в широком диапазоне систем соединения трубопроводов системы, используемые в США.Как правило, соединения труб конструируются в соответствии со стандартами производительности и испытаний, необходимыми для области применения, в которой они будут использоваться.

Цель этой статьи — сопоставить некоторые из наиболее распространенных систем соединения труб, которые используются в настоящее время, и выделить некоторые стандарты производительности и тестирования, используемые при определении требований к соединению для каждого приложения.

В этой статье обсуждаются следующие приложения:

  • Гидравлические переходы;
  • Подземные системы задержания / удержания;
  • Системы ливневой канализации;
  • Санитарно-канализационные системы;
  • Низконапорные напорные системы (ирригация, сифоны и т. Д.).

Другие приложения, для которых требуются трубы и системы их соединения, выходят за рамки данной статьи.

Определения совместных характеристик

Американская ассоциация государственных служащих автомобильных дорог и транспорта (AASHTO) недавно определила четыре уровня совместной работы и описала каждый уровень следующим образом:

Герметичные стыки — Герметичные стыки определяются в зависимости от размера отверстия (максимальный размер, перпендикулярный направлению, в котором может просачиваться грунт), длины канала (длины пути, по которому грунт может просачиваться) и размера частиц засыпки. .Если размер отверстия превышает 1/8 дюйма, длина канала должна быть как минимум в четыре раза больше размера отверстия. Ни одно отверстие не может превышать 1 дюйм.

Ил-непроницаемый стык — Ил-непроницаемый стык устойчив к проникновению частиц, проходящих через сито № 200. Ил-непроницаемые соединения предназначены для обеспечения защиты от проникновения засыпного материала, содержащего высокий процент мелких частиц, и обычно используют фильтрующий или герметизирующий компонент определенного типа, такой как эластомерное резиновое уплотнение или геотекстильная обертка.Обертки из геотекстиля производятся с допусками, которые гарантируют, что ил не будет проходить через них. Успешное выполнение этих оберток в полевых условиях зависит от их установки. Если для использования указана геотекстильная пленка, указанный материал должен соответствовать стандарту AASHTO M288 с кажущимся размером отверстия (AOS) более 70.

Герметичное соединение — Герметичное соединение указывается, когда утечка воды в трубопроводную систему или из нее является проблемой. Герметичные соединения ограничивают утечку воды с максимальной скоростью 200 галлонов / дюйм в диаметре / милю / день для указанного напора или давления.

Соединение особой конструкции — Соединение особой конструкции — это соединения, требующие особой прочности при изгибе или сдвиге, способности вытягивания или необычных характеристик, таких как ограниченные соединения, расположенные на крутых склонах, сварные соединения, а также фланцевые и болтовые соединения для высоких давлений, высоких напоров, и / или скорости. Эти соединения обычно описываются в специальных положениях спецификаций проекта. В эту категорию входят водонепроницаемые соединения, которые обеспечивают нулевую утечку для заданного напора или давления.

Совместные требования по заявке

Водовыпускные трубы — Как правило, первоочередное внимание уделяется характеристикам трубных стыков при установке водопропускных труб только для предотвращения потерь материала обратной засыпки через стыки. Потеря засыпки через стык может привести к образованию пустот внутри насыпи. Это потенциально может ухудшить характеристики насыпи или привести к потере опоры и устойчивости самой трубы. Как правило, в этих случаях можно успешно использовать герметичный шов.Однако для установок, в которых используются несвязанные засыпные материалы с высоким процентным содержанием мелкозернистого грунта, более подходящим является ил-непроницаемый шов.

Подземные системы задержания / удержания — Системы задержания или удержания обычно строятся с использованием ряда соединенных между собой хранилищ или труб большого диаметра для экономии земельных площадей за счет хранения подземных стоков ливневых вод (см. Рисунок 1). В отличие от систем пополнения, в которых обычно используются перфорированные трубы или камеры с открытым дном для проникновения стоков под землю, системы временного задержания и постоянного хранения обычно предназначены для удержания и хранения поверхностных стоков.Системы задержания обычно временно удерживают сток на месте во время шторма и выпускают воду медленно, контролируемым образом, чтобы уменьшить влияние стока с определенного участка. Это гарантирует, что гидравлические системы, расположенные ниже по потоку, не будут перегружены стоками от урагана.

Рисунок 1: Пример подземной системы содержания под стражей
построен с использованием стальных гофрированных труб и фитингов. В этих системах некоторая утечка из стыков труб обычно не является проблемой, и все, что обычно требуется, — это стыки, герметичные для почвы и ила.Исключения из этого могут включать ситуации, когда разработчики или агентства обеспокоены потенциальным вымыванием загрязняющих веществ из поверхностных стоков через стыки труб или участков, на которых почва вокруг системы задержания не может быть насыщена, как правило, из-за необходимости поддерживать постоянный несущая способность в почвенном массиве. В этих исключительных случаях, вероятно, потребуется герметичное или водонепроницаемое соединение. На многих объектах используются разделительные устройства перед задерживающими устройствами и фильтрующие устройства после задержания для создания полной системы ливневых стоков с предварительной обработкой, хранением и окончательной очисткой. Системы постоянного хранения становятся все более популярными, поскольку все больше людей и агентств осознают преимущества хранения и повторного использования накопленной поверхностной воды для орошения, систем пожаротушения или других целей. Эти системы обычно проектируются как водонепроницаемые.

Ливневые коллекторы — Эта категория установок, вероятно, имеет самый широкий спектр требований к совместным эксплуатационным характеристикам из всех, которые будут обсуждаться в этой статье. Системы ливневой канализации просто улавливают и переносят поверхностные ливневые воды с участка в канал, ручей или озеро.Традиционно к этим системам относились как к установкам водопропускных труб в том смысле, что для них требовалось только герметичное соединение с грунтом или илом, в зависимости от градации естественных почв, в которых устанавливалась система.

Однако, как уже говорилось о подземных системах содержания под стражей, многие агентства теперь требуют более высокого уровня совместной работы, чтобы ограничить проникновение загрязняющих веществ из ливневой канализационной системы в окружающие почвы. Кроме того, как и в случае с системами содержания под стражей, многие агентства в настоящее время устанавливают в ливневой канализации блоки фильтрации или разделения для улавливания и удаления загрязняющих веществ до их сброса.Часто, если требуются водонепроницаемые соединения, проводятся полевые испытания, чтобы гарантировать целостность соединения для системы. Эти полевые испытания обычно начинаются с изоляции участков трубопровода между конструкциями колодцев с помощью заглушек или надутых мешков. Затем участок трубы заполняется воздухом или водой низкого давления и измеряется любая утечка. Большинство спецификаций допускают ограниченную утечку в течение определенного периода времени.

Рисунок 2: Труба из ПВХ установлена ​​в канализационной системе. Санитарные коллекторы — Практически для всех санитарных коллекторов требуются водонепроницаемые соединения, и они проходят полевые испытания, чтобы гарантировать их рабочие характеристики (см. Рисунок 2). Сточные воды, собираемые в этих санитарных установках, содержат много загрязняющих веществ, и их необходимо удерживать в санитарной системе до тех пор, пока они не попадут на очистные сооружения. Большинство санитарных коллекторов предназначены для работы под действием силы тяжести и могут подвергаться периодическому давлению в течение коротких периодов времени, но не предназначены для использования под постоянным давлением.Санитарные сооружения обычно располагаются глубже, чем установки ливневой канализации, и поэтому с большей вероятностью будут подвержены потенциальному проникновению грунтовых вод через стыки в систему. Полевые испытания необходимы, чтобы убедиться, что все эти требования соблюдены в установленной системе.

Системы орошения — Требования к системам орошения имеют самые большие различия в требуемой производительности системы. Хотя большинство ирригационных систем работают под давлением, величина давления может варьироваться от 3-5 фунтов на квадратный дюйм (psi) до 100 psi или более в основном из-за рельефа поверхности и возвышенности внутри системы.Многие из высокопроизводительных систем требуют либо механических соединений для удержания концов труб вместе, либо сварных соединений плавлением. Как и следовало ожидать, основная проблема этих систем — утечка оросительной воды из трубы.

Общие системы трубных соединений для труб из различных материалов

Гофрированная металлическая труба

Внешняя лента, с прокладкой или без — Это наиболее распространенная форма гофрированной металлической ленты для труб.Он состоит из гладкой или гофрированной внешней втулки, которая обычно совпадает с гофрами трубы, чтобы обеспечить механическое сцепление между лентой и трубой (см. Рисунок 3). Без прокладок это эффективный герметичный шов. С добавлением прокладок и, возможно, других элементов, таких как стержни, проушины и т. Д., Эта система соединения может обеспечить различную степень водонепроницаемости. Трубы с этим соединением обычно используются в водопропускных трубопроводах, системах задержания / удержания и ливневой канализации.

Рисунок 3: Схема типичного соединения гофрированной стальной трубы
используя внешнюю стальную ленту и уплотнительные кольца.

Пластиковая труба

Разъемные муфты — Это недорогая система соединения труб, используемая в основном в водопропускных трубопроводах, системах удержания / удержания и ливневой канализации и обычно используется только на трубах с профильными стенками. Соединение обычно создается путем расширения оболочки трубного профиля немного завышенного размера, чтобы она подходила к каждому концу соединяемых труб.Муфта индексирует профиль и удерживается на месте ремнями, стяжками или другими средствами, скрепляющими края корпуса вместе.

Соединение раструб и гладкое соединение — Это наиболее распространенное соединение, используемое для соединения пластиковых труб. Его конструкция представляет собой раструб с гладкими стенками, размер которого позволяет разместить втулку трубы с уплотнением. Прокладка сжимается между внешней стенкой втулки и внутренней стенкой раструба, образуя уплотнение между двумя трубами (см. Рисунок 4). Соединения раструба и гладкого конца используются в водопропускных трубах, системах удержания / удержания подпитки, ливневых и санитарных системах, а также в системах орошения с низким напором.Различные уровни производительности достигаются за счет степени сжатия, прикладываемого к прокладке, и конструкции раструба и втулки, позволяющих выдерживать сжимающую нагрузку на прокладку с течением времени. Конструкция раструба и патрубка важна для достижения и поддержания водонепроницаемости. Сжатие прокладки может быть потеряно из-за ползучести материала, из которого изготовлены детали. Это может привести к потере водонепроницаемости со временем, если не решить эту проблему путем усиления раструба и втулки материалами, которые ограничат долгосрочное изменение формы в деталях соединения.

Рисунок 4: Типичные детали армированного раструбного и гладкого соединения для пластиковой трубы.

Бетонная труба

Соединение «шпунт и паз» — Это соединение обычно состоит из шпунта и паза, выполненных на соответствующих концах трубы для обеспечения некоторой индексации при сборке двух концов трубы. Пустоты между поверхностями внутри шва обычно заполняются мастикой или строительным раствором (см. Рисунок 5). Это соединение обычно используется в приложениях без давления, таких как водопропускные трубы, большинство систем удержания / удержания и некоторые системы ливневой канализации.

Рисунок 5: Типичная деталь пазогребневого соединения в железобетонной трубе.

Соединение раструба и гладкого конца — Эти соединения имеют внешние заплечики, сформированные на одном конце трубы, образующие раструб. Втулка обычно имеет выемку для установки уплотнительного кольца или другой резиновой прокладки (см. Рисунок 6). Эти соединения обычно считаются водонепроницаемыми для систем с низким напором и часто используются в водопропускных трубопроводах, системах задержания / удержания, ливневых и санитарных системах, а также в системах орошения с низким напором.

Рисунок 6: Типовая деталь раструбного и гладкого соединения в железобетонной трубе.

Заключение

Чтобы логически указать тип трубы и требуемую систему соединения для данного применения системы трубопроводов, важно понимать различия в характеристиках и особенности трубных изделий, рассматриваемых для использования, а также детали различных систем соединения, которые имеется в наличии. Вопросы, которые следует учитывать, включают характеристики относительного сопротивления утечке соединений и соединений в зависимости от условий на площадке.Такие критерии, как необходимость в соединениях, которые должны быть герметичными для почвы, а не ил-непроницаемыми или устойчивыми к утечкам, должны быть частью процесса принятия решения. Прочность соединительной системы в ситуациях, требующих специальных соединений из-за сценариев изгиба, сдвига или разрыва, также может быть ключевым фактором.

С этим связана проблема, связанная с необходимостью того, чтобы соединения трубопроводной системы обеспечивали начальную или краткосрочную производительность, а также возможности долгосрочной работы, которые будут служить ожидаемому сроку службы проекта.В качественных системах соединения, которые должны обеспечивать долгосрочную работу в реальных условиях, следует использовать подходящие детали, такие как усиленные концы раструба и втулки, чтобы ограничить изменение формы, которое со временем может привести к снижению производительности.

Определение подходящего трубного изделия и выбор соответствующей системы соединения — в сочетании с правильной установкой — приведут к удовлетворительной системе трубопроводов, которая отвечает потребностям и требованиям к производительности проекта.


Даррелл Сандерс, П.Э. , главный инженер CONTECH Construction Products Inc. Он имеет степень бакалавра гражданского строительства в Университете Цинциннати и степень магистра делового администрирования в Дейтонском университете. Зарегистрированный профессиональный инженер в Огайо с 1996 года, Сандерс является членом нескольких отраслевых комитетов, включая NCSPA, AASHTO, ASTM и Uni-Bell.

ССЫЛКИ

  • AASHTO, 2009, Предварительный стандарт PP 63-09: Выбор трубного соединения для водоотводящего канала и ливневых стоков

3 Что можно и чего нельзя делать при сборке фитингов из ПВХ

Пластиковые трубопроводы и резьбовые фитинги чрезвычайно надежны и обеспечивают герметичность.Проблем с растрескиванием резьбовых фитингов из ПВХ можно легко избежать, соблюдая соответствующие инструкции по установке.

В этом посте мы рассмотрим три способа выполнения резьбовых соединений с фитингами из ПВХ и трубами из ПВХ, чтобы обеспечить плавный и свободный от напряжений процесс сборки. Давайте начнем!

1. Запрещается: слишком сильно затягивать соединения, повернув еще раз, чтобы убедиться.
Сделайте:
Затяните пальцем, затем добавьте один или два оборота, не более

Резьбовые фитинги из ПВХ с наружной резьбой (MPT) имеют увеличивающийся диаметр резьбы, тогда как фитинги с внутренней резьбой (FPT) уменьшаются в диаметре.Это называется конусом. Поскольку резьба имеет коническую форму, любые дополнительные витки могут вызвать деформацию охватывающей части, что приведет к разрыву фитинга с внутренней резьбой. Фитинги меньшего диаметра подвергаются большей нагрузке, поэтому фитинги меньшего размера более склонны к растрескиванию под напряжением. Герметики для резьбовых соединений действуют как смазка, что позволяет очень легко превысить крутящий момент.

Надлежащий способ сборки фитингов из ПВХ с резьбой Sch 40 или Sch 80 — это затянуть вручную, затем добавить один-два оборота, но не более. Два оборота после затяжки вручную, а также давление в системе обеспечат прочность на разрыв ПВХ.В приведенной ниже таблице поясняются уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

2. Запрещается: использовать герметизирующую ленту, пасту или смазку для труб для смазки стыка.
Что нужно: можно использовать герметик, разработанный специально для резьбовых соединений.
Лента

PTFE предназначена для металлических труб и фитингов, а не для пластиковых. Трубная смазка и паста из ПТФЭ подходят для металла и пластика. Соединения фитингов металл-металл труднее затянуть по сравнению с пластиковыми, потому что их поверхности физически тверже и могут истираться без ПТФЭ ленты или смазки для труб.Когда лента из ПТФЭ наматывается на наружную резьбу из ПВХ, это увеличивает напряжение. Более толстые ленты премиум-класса также увеличивают нагрузку.

При работе с пластиковыми фитингами с резьбой следует использовать герметик, специально разработанный для пластиковых фитингов. Незатвердевающий состав вдавливается в потенциальные области, где могут произойти утечки, под давлением воды, полностью герметизируя. Убедитесь, что используемый герметик совместим с пластмассами. Некоторые марки герметиков для труб содержат масла, способные повредить пластик.Герметизирующий состав также не должен смазывать соединение до такой степени, что может возникнуть чрезмерная затяжка.

3. Нельзя: предполагать, что использование «более прочных» фитингов Sch 80 решит проблему расщепления резьбовых соединений при чрезмерной затяжке.
Рекомендации: используйте ниппели из ПВХ сортамента 80 с фитингами из ПВХ сортамента 40 и 80.

Это правда, что фитинги категории 80 прочнее и имеют более высокое номинальное давление, чем системы фитингов категории 40. Однако это верно только при сравнении систем с компонентами, которые были сварены вместе.Хотя толщина стенок фитингов с внутренней резьбой sch 80 больше, они не решают проблем, вызванных чрезмерной затяжкой. Уровни напряжений и деформаций остаются прежними, и резьбовые фитинги Sch 80 работают так же, как Sch 40 с точки зрения растрескивания под напряжением.

Знаете ли вы, что ниппелей для труб из ПВХ Sch 40 не существует? Ниппели для труб с резьбой доступны только из сортамента sch 80. Нарезание резьбы на трубу из ПВХ sch 40 приводит к получению тонкостенного сечения, что снижает прочность. Ниппели Sch 80 должны использоваться с фитингами из ПВХ с резьбой Sch 40 и 80.Хотя общее практическое правило заключается в использовании одинаковых фитингов и труб, это относится к системам, в которых используются фитинги, сваренные растворителем. В приведенной ниже таблице показано максимальное статическое давление для фитинга из ПВХ типа 1120 при 73 ° F.

Фитинги

из ПВХ очень распространены и при правильной сборке очень хорошо преобразуются. Помня об этом, вы сможете избежать ненужных головных болей и дополнительных затрат из-за неправильно установленных систем.

Типы фитингов, используемых в трубопроводах

Что такое фитинги?

Фитинги

— это компонент трубопровода, который помогает изменять направление потока, например, колена, тройники.Изменяет размер трубы типа переходников, тройников переходников. Подключите различные компоненты, такие как муфты, и остановите потоки, такие как колпачки.

В трубопроводе используются различные типы фитингов. Фитинги, используемые в трубопроводных работах, перечислены ниже.

  • Колено
  • Тройник
  • Редуктор
  • Union
  • Муфта
  • Переходники
  • Olet (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet)
  • Клапан
  • Крест
  • Заглушка
  • Обжимной ниппель
  • Заглушка
  • Втулка
  • Компенсатор
  • Конденсатоотводчик
  • Изгиб с большим радиусом
  • Фланцы

На приведенной выше таблице перечислены наиболее широко используемые стандартные фитинги.Эти стандартные детали кованы или кованы. Для изготовления кованой арматуры используются только бесшовные трубы. Из плиты изготавливают сварную арматуру большого диаметра.

Эти фитинги доступны с различными типами торцевых соединений.

Тип торцевого соединения трубной арматуры

Колено трубы

Колено используется чаще, чем любая другая трубная арматура. Это обеспечивает гибкость при изменении направления трубы. Колено в основном доступно двух стандартных типов: 90 ° и 45 °.Однако его можно сократить до любой другой степени. Доступны колена двух типов: с коротким радиусом (1D) и с длинным радиусом (1,5D).

Колено 90 градусов

Колено под углом 90 градусов устанавливается между трубами для изменения направления трубы на 90 градусов. Доступны в форме с длинным и коротким радиусом.

Колено 45 градусов

Колено под углом 45 градусов устанавливается между трубами для изменения направления трубы на 45 градусов.

Колено с удлиненным радиусом

В колене с большим радиусом радиус осевой линии равен 1.В 5 раз больше номинального размера трубы или, можно сказать, в 1,5 раза больше диаметра трубы. Обычно в трубопроводах используются отводы с длинным радиусом, поскольку потеря давления меньше по сравнению с отводом с коротким радиусом. Для этого требовалось больше места, чем для локтя с коротким радиусом.

Колено с коротким радиусом

В отводе с коротким радиусом радиус осевой линии равен номинальному размеру трубы или, можно сказать, умноженному на диаметр трубы. Отводы с коротким радиусом используются в условиях ограниченного пространства. Однако он имеет большой перепад давления из-за внезапного изменения направления потока.

Колено переходное

Переходное колено на 90 ° предназначено для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Редукционный колен устраняет необходимость в использовании одного фитинга и сокращает время сварки более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного колена обеспечивает меньшее сопротивление потоку и снижает влияние турбулентности потока и потенциальной внутренней эрозии. Эти функции предотвращают значительный перепад давления в линии.

Отвод

Отводы труб с большим радиусом используются в линиях транспортировки жидкостей, требующих очистки скребками. Благодаря большому радиусу и плавному изменению направления изгиб трубы имеет очень меньший перепад давления, и возможен плавный поток жидкости и скребка. Повсеместно доступны отводы труб 3D и 5D. Здесь D — размер трубы.

Отвод под углом

Отводы под углом не являются стандартными фитингами, они изготавливаются из труб. Обычно они предпочтительны для размера 10 дюймов и выше, потому что отвод большого размера стоит дорого.Использование углового колена ограничивается водопроводом низкого давления. Колено под углом может быть изготовлено из 2, 3 и 5 частей.

Возврат — колено 180 градусов

Отводные колена используются для изменения направления на 180 °. Доступны в коротких и длинных моделях. Возврат используется в нагревательной спирали, теплообменнике, вентиляции бака и т. Д.

Тройник

Тройник используется для распределения или сбора жидкости из напорной трубы. Это короткий отрезок трубы с 90-градусным ответвлением в центре.В трубопроводе используются два типа тройника: равномерный / прямой тройник и переходной / неравномерный тройник.

Тройник прямой

В прямом тройнике диаметр ответвления такой же, как диаметр коллекторной трубы.

Тройник переходной

У переходного тройника диаметр ответвления меньше диаметра трубы участка

Тройник с решеткой

Тройник с решеткой, также известный как тройник со скребком, используется в трубопроводах, которые очищаются скребками.Ветвь тройника имеет приваренную изнутри ограничительную планку, чтобы предотвратить попадание скребка или скребка в ветвь. Стержни приварены к ответвлению таким образом, чтобы обеспечить свободный проход скребка из спускной трубы.

Тройник тройник / боковой

Это тип тройника с ответвлением под углом 45 ° или под углом, отличным от 90 °. Тройник-тройник позволяет соединять одну трубу с другой под углом 45 °. Этот тип тройника снижает трение и турбулентность, которые могут препятствовать потоку.Тройник тройник также известен как боковой.

Крест

Крест также известен как четырехходовой фитинг. Крест имеет один вход и три выхода (или наоборот). Обычно крестовины не используются в технологических трубопроводах для транспортировки жидкости. Но кованые кресты — обычное дело в спринклерных системах пожаротушения.

Переходники для труб

Переходник изменяет размер трубы. В трубопроводе используются два типа переходников: концентрический и эксцентрический.

Конический переходник для трубы или Конический переходник

В концентрическом редукторе, который также известен как конический редуктор, центры обоих концов находятся на одной оси.Он поддерживает высоту центральной линии трубопровода. Когда центральные линии большей и меньшей трубы должны оставаться одинаковыми, используются концентрические переходники.

Эксцентриковый переходник

В эксцентриковом переходнике центры обоих концов находятся на разных осях, как показано на изображении. Он поддерживает высоту BOP (низа трубы) трубопровода. Когда одна из внешних поверхностей трубопровода должна оставаться неизменной, требуются эксцентриковые переходники.

Смещение = (больший ID — меньший ID) / 2

Редуктор обжима

Обжимка похожа на переходник, но имеет небольшой размер и используется для соединения труб с трубами меньшего размера, сваренными с помощью болтов или раструбов.Как и редукторы, они также доступны в концентрическом и эксцентрическом типах. Доступны обжимки с разными типами концов. Например, оба гладких конца или один простой и один резьбовой конец.

Заглушки для труб

Колпачок закрывает конец трубы. Заглушки для труб используются в тупике трубопроводной системы. Он также используется в коллекторах трубопроводов для будущих соединений.

Заглушки

Концы заглушек используются с фланцами с соединением внахлест. В этом типе фланца заглушка приваривается к трубе встык, тогда как фланец свободно перемещается по заглушке.В основном это фланцевая деталь, но она покрывается стандартом ASME B16.9, поэтому считается трубопроводной арматурой.

Штуцер для трубопроводов

Муфты используются в качестве альтернативы фланцевому соединению в трубопроводах низкого давления с малым проходом, где демонтаж трубы требуется чаще. Соединения могут быть с резьбой или под приварку. В соединении три детали: гайка, охватывающая часть и охватываемая часть. Когда охватывающий и охватываемый концы соединяются, гайки обеспечивают необходимое давление для герметизации соединения.

Муфта для труб

Доступны три типа муфты;

  • Полная муфта
  • Полумуфта
  • Переходная муфта

Полная муфта

Full Coupling используется для соединения труб малого диаметра. Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Он может быть как с резьбой, так и с муфтой.

Полумуфта

Полумуфта

используется для ответвления малого диаметра от сосуда или большой трубы.Он может быть резьбовым или гнездовым. Он имеет гнездо или конец резьбы только с одной стороны.

Муфта переходная

Переходная муфта используется для соединения труб двух разных размеров. Он похож на концентрический переходник, который поддерживает осевую линию трубы, но имеет небольшие размеры.

Трубный ниппель

Ниппель — это короткий отрезок трубы с наружной трубной резьбой на каждом конце или на одном конце. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов.Ниппели используются в трубопроводах низкого давления.

Фитинги для сварки внахлест и резьбовые соединения

Фитинги для сварки внахлест и резьбовые фитинги являются коваными изделиями и классифицируются в зависимости от их номинального давления и температуры. Доступны они размером от 1/8 дюйма до 4 дюймов. Эти фитинги доступны в четырех номинальных классах давление-температура.

  • Фитинги класса 2000 выпускаются только с резьбой.
  • Фитинги класса 3000 и 6000 доступны как с резьбой, так и с сваркой внахлест.Арматура класса
  • 9000 доступна только для сварки внахлест.

Эти фитинги используются для трубопроводов малого диаметра и низкого давления.

Колено для сварки внахлест

Тройник и крестовина

Сварка внахлест Тип

Фитинги с резьбой

Фитинги для труб Размеры фитингов должны соответствовать требованиям стандарта

  • Для кованых изделий (WP) Размеры указаны в
    • ASME B16.9- который является стандартным для заводских сварных фитингов для стыковой сварки для размеров от NPS 1⁄₂ до NPS 48 ”и
    • и B16.28-, который является стандартным для сварных стальных колен с коротким радиусом и возвратных труб для размеров от NPS 1⁄₂ до NPS 24 ”
  • Для кованых фитингов Размеры указаны в
    • ASME B16.11 — стандарт для фитингов из кованой стали, который охватывает фитинги для сварки внахлест и резьбовые соединения

Особая благодарность Софи Ши и г.Том за предоставленные изображения. Вы можете посетить их веб-сайт для получения дополнительных сведений о продукции.

Софи Ши — www.lianfachina.com

Мистер Том — http://sinopipefittings.com

Соединения для медных труб

Прежде всего, я хотел бы поздравить всех с Новым годом! Сейчас у нас действует новый код в Калифорнии, но я еще не углубляюсь в изменения. Я надеюсь заняться этой темой в следующем месяце. Наш кодекс основан на UPC 2015 года, который был изменен и стал CPC 2016 года, который вступает в силу 1 января 2017 года.Я не слышал о каких-либо серьезных изменениях, но я займусь расследованием. В Лос-Анджелесе у нас есть новое постановление об охране водных ресурсов, что имеет большое значение — безусловно, гораздо более драматично, чем что-либо новое в кодексе.

Как бы то ни было, на днях мы говорили в компании о пайке по сравнению с пайкой. На встрече руководителей проекта было упомянуто, что наши полевые работники предпочитают паять, а не паять трубы большого диаметра; очевидно, их легче паять. Я указал, что пайка снижает номинальное давление медных соединений, поэтому вам нужно быть осторожным при пайке в высотных зданиях.Но какой эффект это имеет на самом деле?

Медные трубы делятся на две основные категории: отожженные (мягкие) и вытянутые (твердые). Внутри этих двух категорий существует три различных толщины стенок: типы K, L и M. Тип K имеет самую толстую стенку, а тип M — самую тонкую. Большинство из нас выбирают тянутую медь типа L. Чем толще толщина стенки, тем тверже труба и тем выше номинальное давление. Чем меньше диаметр трубы, тем выше номинальное давление. В качестве двух крайних примеров, вытяжная трубка типа K диаметром ¾ дюйма имеет номинальное значение 1278 фунтов на кв. Дюйм.Напротив, четырехдюймовая отожженная трубка типа M имеет номинальное давление 251 фунт / кв. Дюйм. Это большая разница.

Многие инженеры и сантехники не понимают, что, когда вы паяете медь, а не паяете медные соединения, вы снижаете номинальное давление до уровня отожженной трубы. Паяное четырехдюймовое соединение типа L имеет номинальное давление 440 фунтов на квадратный дюйм. Если сантехник на месте решит паять это соединение, а не паять его, рейтинг будет снижен до 293 фунтов на квадратный дюйм — рейтинг после отжига. Если это соединение находится в основании 50-этажной башни, номинальные характеристики будут снижены, поскольку рабочее давление, вероятно, будет составлять 300 фунтов на квадратный дюйм или более.Тепло процесса пайки фактически отжигает (размягчает) жесткую трубку, снижая ее номинальное давление.

Только сегодня я узнал еще один интересный факт о припое. Я долгое время использовал термины «припой 95-5» и «бессвинцовый припой» как взаимозаменяемые. Термин 95-5, конечно, относится к 95 процентам олова и пяти процентам сурьмы. Это довольно твердый сплав, и мне сказали, что с ним труднее работать, чем с бессвинцовым серебряным припоем. Серебряный припой — это сплав, усиленный серебром / оловом / медью.Он мягче и легче плавится, чем 95-5, поэтому с ним легче работать. Это дороже, чем 95-5, но, как мне сказали, экономия на рабочей силе окупает премию в несколько раз.

Стоит отметить, что при пайке соединения необходимо использовать продувку азотом, чтобы предотвратить образование черного окисления на внутренней стороне трубы.

Конечно, существуют альтернативы соединению медных трубок, выходящие за рамки простой пайки и пайки. Существуют механические соединения, такие как Victaulic, ProPress и SharkBite, и это лишь некоторые из них, а также T-DRILL, паяное соединение с механическим прессованием.Давайте посмотрим на номинальное давление для каждого из них.

Медные механические муфты, такие как Victaulic, имеют номинальное давление 300 фунтов на квадратный дюйм для всех размеров от двух до восьми дюймов для трубок K и L. Это означает, что номинальное давление определяется муфтой, а не материалом. Для трубки типа M она начинается с 250 фунтов на квадратный дюйм для двухдюймовой трубки и уменьшается по мере увеличения размеров до 200 фунтов на квадратный дюйм для больших размеров. Это означает, что механическим муфтам труднее удерживать трубу вместе для материала с более тонкими стенками, чем для материала с более толстыми стенками.

ProPress, один из нескольких производителей механических пресс-фитингов, рассчитан на давление 200 фунтов на квадратный дюйм по всем направлениям с размерами до четырех дюймов в диаметре. Эти соединения, для тех, кто не знаком, имеют резиновую прокладку, которая прижимается к соединенной трубе и образует прочное уплотнение под давлением. Однако это уплотнение, хотя и прочное, не такое прочное, как у припоя или пайки. Но это эффективное средство сборки труб и фитингов для давлений в пределах своего номинала. Этот продукт не может служить правильным выбором для нагнетательной линии насоса 300 фунтов на квадратный дюйм в высотном здании, но для зон давления менее 200 фунтов на квадратный дюйм это средство сборки трубы, эффективное по времени.

Подобно механическому прессовому соединению, нажимное соединение с зазубринами изготовлено SharkBite и другими. Эти соединения удобны по понятным причинам — для их соединения не требуется никаких инструментов (кроме резки самой трубы). Мне было трудно найти их рейтинг давления. Я предполагаю, что это по крайней мере максимум кода 80 фунтов на квадратный дюйм, и я подозреваю, что они рассчитаны как минимум на 125 фунтов на квадратный дюйм. Эти фитинги доступны только в небольших размерах до одного дюйма, с «большими фитингами» для прямых участков длиной 1–1 / 4 дюйма.Думаю, можно с уверенностью сказать, что это скорее продукт для дома.
Мне удалось найти дополнительную информацию о штуцере Nibco. Его вставной фитинг доступен размером до двух дюймов и рассчитан на давление 200 фунтов на квадратный дюйм, что делает его довольно универсальным для коммерческого применения. У меня не было личного опыта работы с этим продуктом, но я думаю, что это требует дальнейшего изучения.

В ходе исследования продуктов и методов монтажа с профсоюзом здесь, в моей компании, стало совершенно ясно, что пайка трубок становится чем-то вроде потерянного искусства для молодых специалистов в этой области.Между проблемами, создаваемыми бессвинцовым припоем в сочетании с доступностью множества различных вариантов механических соединений, упор на пайку уменьшился, а практика в данной области техники уменьшилась. Кажется, что если в полевых условиях требуется паяное соединение размером четыре или шесть дюймов, иногда приходится привлекать старожилов, чтобы выполнить эту работу.

Еще один момент, о котором стоит упомянуть, заключается в том, что здесь, в моей компании, когда мы переходим к трубам большего диаметра (более четырех дюймов), мы часто переходим на нержавеющую сталь в целях экономии.Номинальное давление не является проблемой. Если используются муфты Victaulic (или аналогичные), номинальное значение для сортамента 10 составляет 600 фунтов на кв. Дюйм для четырехдюймовой трубы или выше, в зависимости от выбранного типа муфты. Если мы свариваем трубу, номинальное давление еще выше. Мне было трудно найти точное номинальное давление для нержавеющей стали сортамента 10. Единственная информация, доступная в таблице 10, касалась аустенитных труб, что было бы полным излишеством для сантехнического оборудования. Стандартная труба сортамента 40 рассчитана на 1531 фунт / кв.дюйм, поэтому труба сортамента 10 наверняка рассчитана на что-то среднее между этим значением и номиналом муфты 600 фунтов на квадратный дюйм.

Эта статья пошла немного дальше по фурнитуре и материалам, чем предполагалось изначально. Настоящая цель этой статьи заключалась в том, чтобы подчеркнуть тот факт, что медная труба имеет более низкое номинальное давление, когда она паяется, а не паяется. Итак, если вы проектируете высокое здание, обязательно учтите это в характеристиках материала. При необходимости проконсультируйтесь с литературой Ассоциации производителей меди.

Фитинги, соединители, муфты, клапаны, переходники и др.

Элементы со свинцом НЕ предназначены для использования в системах питьевого водоснабжения и предназначены только для промышленного применения в непитьевой воде

Хотя эти продукты использовались в течение многих лет, прежде чем законы о безопасной питьевой воде стали более строгими, они больше НЕ приемлемы для использования в системах питьевого водоснабжения из-за содержания свинца.Агентство по охране окружающей среды США определило, что для того, чтобы продукт считался «не содержащим свинца» в соответствии с Федеральным законом о безопасной питьевой воде 2014 года, он должен удовлетворять требованиям к выщелачиванию свинца в соответствии со стандартом NSF 61, раздел 9 (NSF 61/9). «Без свинца» означает не более чем средневзвешенное значение 0,25% содержания свинца в трубах и фитингах.

Для вас это означает, что содержание свинца в носиках и фитингах кранов по закону не может содержать более одной четверти одного процента свинца, поэтому вода, проходящая через совместимые краны, будет по существу «бессвинцовой», но имейте в виду. это связано с определением «бессвинцовый» как содержащий не более 0.25%, все еще могут быть следовые количества свинца в продуктах, которые по закону определены как «не содержащие свинца», а также в питьевой / питьевой воде.

Закон штата Калифорния № 65 «Закон о защите питьевой воды и токсичных веществ от 1986 года» является наиболее строгим (из всех известных нам) законом в своем роде на уровне штата или на федеральном уровне. Федеральный стандарт содержания свинца в питьевой воде составляет 11 частей на миллиард (частей на миллиардов ), в то время как prop 65 (Калифорния) требует уровня . 05ppb. Центр гигиены окружающей среды рекомендует потребителям налить воду в течение 10 секунд перед наполнением стакана, чтобы удалить воду с самым высоким содержанием свинца (из кранов до «Акта»).

Закон 2014 года изменил значение термина «бессвинцовый» в Кодексе здоровья и безопасности с восьми процентов свинца для труб или трубопроводной арматуры и четырех процентов свинца для сантехнической арматуры и арматуры на средневзвешенное значение свинца не более 0,25 процента. содержание в каждом компоненте. Элементы, отмеченные как НЕ предназначенные для использования в системах питьевой воды, возможно, ранее были разрешены для использования в системах питьевой воды, но НЕ соответствуют новым стандартам, изложенным в Федеральном законе о безопасной питьевой воде 2014 г., и поэтому не могут быть безопасно использованы для питьевой воды.
