Барометр. Виды и работа. Применение и настройка. Особенности

Барометр – это устройство для измерения атмосферного давления. С его помощью можно предсказать погоду. Прибор может снимать данные атмосферного давления находясь в помещении или на открытой местности. Также подобные устройства используются в авиации для определения высоты полета над уровнем моря. Нормой считается атмосферное давление на уровне 760 мм ртутного столба при температуре +15 градусов.

Разновидности барометров

Существует несколько разновидностей барометров:

Ртутные.
Жидкостные.
Механические.
Электронные.

Ртутные

Ртутный барометр был изобретен самым первым. Его создателем является итальянский физик Эванджелисто Торричелли, который в 1844 году разместил в тарелке со ртутью вертикально установленную пробирку заливной горловиной вниз. Им было замечено, что уровень ртути в колбе менялся в зависимости от погодных условий. Ученый сопоставил данные и пришел к выводу, что на этот показатель влияет давление воздуха. Применяемая им конструкция являлась весьма точной, но была неудобной. Кроме этого, ртуть вредна для здоровья, поэтому ее применение в столь большом количестве, для заполнения тарелки, и нахождение на открытом воздухе является небезопасным. Ртутные барометры отличаются повышенной точностью, поэтому их более совершенные модификации встречаются до сих пор. Их применяют на метеорологических станциях для проведения контроля за погодой.

Жидкостные

Жидкостные барометры на данный момент практически не встречаются. Они отличаются большой погрешностью, поэтому судить о погоде основываясь на их данных довольно сложно. В подобных приборах измерение проводится за счет уравнивания столба жидкости. Проблема таких приборов в том, что заправляемые вещества ведут себя по-разному при изменении температуры, что сопровождается высокими погрешностями. Одним из самых известных модификаций жидкостных барометров являются глицериновые модели. В них применяется окрашенный глицерин, что дает привлекательный декоративный эффект.

Механические

Механические барометры самые популярные. Они гораздо компактнее, чем первые две категории. Кроме этого, механические приборы отличаются вполне достаточной точностью. Подобные устройства сложные в изготовлении и в отличие от ртутных, являются полностью безопасными. Внешний корпус такого оборудования напоминает классические круглые часы, но бывают и прямоугольные настольные модели. Внутри корпуса находится пустотелая емкость, сделанная из двух жестяных мембран. В емкости создан вакуум, а ее стенки надежно запаяны. Благодаря отсутствию воздуха, мембраны остро реагируют на изменение уровня атмосферного давления. При его увеличении они сжимаются, а при уменьшении наоборот раздуваются.

К емкости подсоединяется чувствительный механизм, который состоит из нескольких плеч. Его устройство позволяет снимать миниатюрные изменения объема коробки с вакуумом и создавать колебания стрелки со шкалой, на которую нанесены показатели давления. Чувствительный механизм остро реагирует на любые изменения объема емкости. Максимальные отклонения объема коробки в сжатом и раздутом состоянии редко превышает одного миллиметра. При этом устройство, которое передает эти движения на стрелку, увеличивает изменения в 90 раз, что обеспечивает высокую точность показания. Механические устройства бывают как компактными, которые можно носить в кармане, так и настольными.

Электронные

Электронные барометры – это высокоточные и компактные приборы. В их основе также используется вакуумная коробка, но снятие показаний обеспечивается благодаря чувствительным датчикам. Также в этой конструкции предусматривается микропроцессорный блок. Показания выводятся на жидкокристаллический дисплей. Одна из особенностей таких приборов заключается в том, что часто они комбинируют в себе несколько устройств одновременно. Они могут работать не только как барометр, но и как термометр, компас и часы. Зачастую электронные устройства делают во влагозащищенном корпусе, поэтому их покупают рыбаки и туристы. Как известно, клев рыбы во многом зависит от атмосферного давления. Они чувствительны к его резким перепадам. Благодаря барометру можно определить будет ли клев или рыбалку лучше перенести. Если давление резко падает, то рыба неохотно берет наживку.

Зачем нужен барометр

Барометр применяется для проведения точного измерения атмосферного давления. Оно выражается в физической единице – миллиметрах ртутного столба. На основе этих показаний можно судить о дальнейшем изменении погодных условий при сравнении с данными о давлении, полученными в предыдущий день или несколько часов. Дело в том, что показатель атмосферного давления напрямую влияет на погодные условия.

Если уровень в определенной местности снижается, то воздушные потоки прибывают с другой территории. Именно так создается ветер, который попутно приносит тяжелые дождевые тучи. Как следствие, благодаря применению барометра несложно предсказать осадки. В том случае, если давление начинает расти, то это говорит о том, что имеющиеся на данной местности воздушные потоки переместятся на другую территорию, где давление снижено. При этом они уберут тучи, поэтому будет наблюдаться солнечная погода. Таким образом, чем выше давление, тем более сухая погода ожидается.

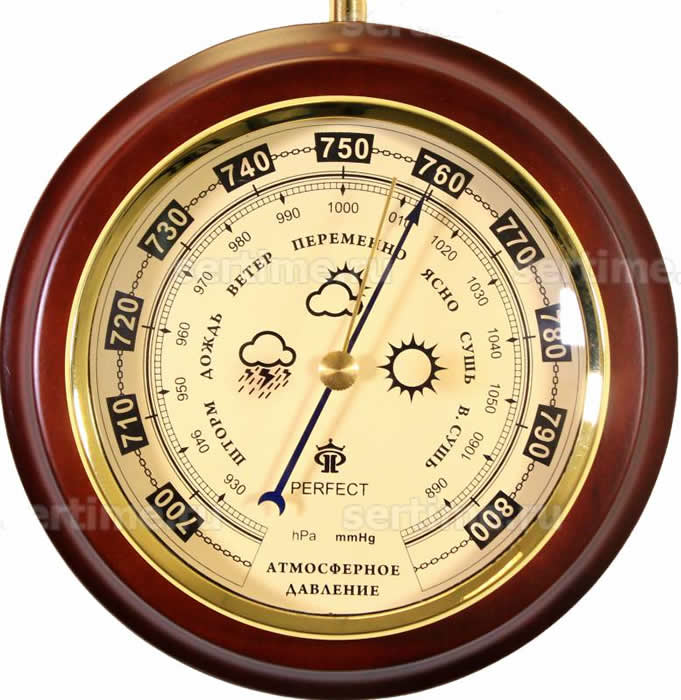

Весьма распространенными являются приборы со специальной разметкой на шкале, указывающей на погодные условия, которые нужно ожидать при направлении стрелки на определенный показатель. При самом низком давлении может быть написано «шторм», или нарисована соответствующая картинка. Для самого высокого давления применяется термин «суш» или рисуется палящее солнце. При этом нужно учитывать, что показатели могут меняться в зависимости от температурных условиях. По этой причине такое обозначение является неточным, но дает приблизительное понимание, что ожидать от погоды.

Как пользоваться

Следует понимать, что барометр не является устройством, которое позволяет точно предсказать погодные условия и определить ожидаемую температуру или уровень осадков. Основываясь только на данных полученных из этого прибора нельзя определить, какие воздушные потоки прибудут из соседних территорий. Для предсказания погоды метеорологии применяют помимо данных из барометров множество другой информации, что и позволяет делать прогноз более точным.

Использование барометра дает возможность лишь предсказать направление, в котором будет меняться погода. Будет ли она идти на улучшение или ухудшение. Люди, чувствительные к изменению атмосферного давления, используют барометр, чтобы определить изменение своего самочувствия.

Если в зимнее время давление повышается, то нужно ожидать заморозка, а если снижается, то будет потепление и скорое выпадение осадков. Летом повышение давления говорит об ожидаемой жаре и засухе. Снижение сигнализирует о прохладе и скором дожде. Также по интенсивности изменения показаний атмосферного давления можно приблизительно судить о возможных изменениях погоды. Так, если давление снижается постепенно, то в течение дня подойдет циклон с ненастной погодой. Скорее всего, будут осадки и сильный ветер. При очень резком падении давления прибудет холодный фронт, который будет сопровождаться штормом и грозами. При этом время до его начала обычно составляет не более 2 часов. Если давление стабилизировалось и поддерживается на одном уровне, то можно ожидать снижение интенсивности ветра и остановку осадков.

Для того чтобы предсказывать изменение погоды необходимо периодически следить за уровнем давления, которое показывает барометр. Делать это нужно минимум дважды в день. Если погода меняется резко, то интенсивность измерения проводится с периодичностью раз в 2-4 часа.

Проведение настройки

С приходом электронных барометров надобность в поведении настройки отпала, но на рынке предлагается еще масса механических моделей, которые нужно периодически подстраивать. Пользователи по-прежнему предпочитают покупать механические барометры в связи с их более презентабельным видом и отсутствием необходимости в установке батареек. Коллекционеры, которые собирают барометры, также предпочитают именно механические модели. Для того чтобы прибор показывал точные данные его нужно подстроить, на что требуется всего несколько минут.

Для начала нужно узнать о точном давлении, которое наблюдается на данной местности в момент проведения настройки. Это можно сделать, посетив сайт ближайшей метеостанции или просмотрев сводки, которые периодически озвучивают в телевизионном и радиоэфире. Имея реальные показатели об имеющемся атмосферном давлении, которое снято на высокоточном ртутном барометре, можно сравнить данные с теми, что получены на собственном механическом устройстве.

Если данные отличаются, следует перевернуть прибор, и найти на задней стенке регулировочный винт. С помощью отвертки нужно провести его вкручивание или выкручивание до тех пор, пока стрелка не займет тот показатель, который озвучила метеослужба. Если винта нет, то производитель предусматривает другую возможность настройки. Достаточно просто немного провернуть шкалу, подставив нужный показатель под стрелку.

Как барометр предсказывает погоду?

04.08.2019

Еще со школьной скамьи, всем было известно, что давление воздуха является величиной и в зависимости от погодных условий оно может меняться. Следовательно, любые изменения в погоде происходят из-за скачков давления в низких и высоких атмосферных слоях. Чаще всего барометр представлен в отдельном приборе, а также может быть встроен в другую технику: радио или часы. Благодаря прибору, можно понять будут ли изменения в погоде в ближайшие сутки.

Покупая прибор, пользователи чаще всего задаются вопросом: «Каким образом работает барометр и как он может предсказывать погоду». Механизм работы очень простой, достаточно взглянуть на указывающие стрелки. Если давление резко понижается, тогда нужно готовиться к дождю, ветру и другим показателям неблагоприятной погоды. Соответственно если показатели давления повышаются – следует ожидать улучшение погодных условий.

Нормальный показатель давления равен 760 мм ртутного столба, на барометре такое значение указано как 1013 мБар или гПа (единица измерения гектопаскали). За историю существования прибора, учеными и метеорологами были зафиксированы минимальные и максимальные значения атмосферного давления.

На протяжении суток давление может меняться несколько раз. Исследования показали, что норме существует два минимума (в 04:00 и 16:00) и два максимума (в 10:00 и 22:00) часов. Разница между временем по 12 часов. Такие показатели особенно заметны в тропических широтах.

Метеорологи составляют специальные графики атмосферного давления, с помощью которых можно понять, как будет меняться погода и барометр является важнейшим прибором в выполнении данной задачи. Таким образом, если на улице туман, дождливая, сырая и пасмурная погода, а барометр показывает высокое давление, значит, в течение суток, погода улучшится. А вот резкое падение атмосферного давления, обещает дождь или пасмурную погоду.

Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Рекомендуемые товары

В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
Под заказ
Приборы для измерения давления. Виды и работа. Применение
Характеристикой давления является сила, которая равномерно воздействует на единицу площади поверхности тела. Эта сила оказывает влияние на различные технологические процессы. Давление измеряется в паскалях. Один паскаль равен давлению силы в один ньютон на площадь поверхности в 1 м². Применяют приборы для измерения давления.
Виды давления
Атмосферное давление образуется атмосферой Земли.
Вакуумметрическое давление – это давление, не достигающее величины атмосферного давления.
Избыточное давление – это величина давления, превосходящая значение атмосферного давления.
Абсолютное давление определяется от величины абсолютного нуля (вакуума).
Виды и работа
Приборы, измеряющие давление, называются манометрами. В технике чаще всего приходится определять избыточное давление. Значительный интервал измеряемых величин давлений, особые условия измерения их во всевозможных технологических процессах обуславливает разнообразие видов манометров, которые имеют свои различия по конструктивным особенностям и по принципу работы. Рассмотрим основные из применяемых видов.
Барометры
Барометром называют прибор, измеряющий давление воздуха в атмосфере. Существует несколько видов барометров.
Ртутный барометр действует на основе перемещения ртути в трубке по определенной шкале.
Жидкостный барометр работает по принципу уравновешивания жидкости давлением атмосферы.
Барометр-анероид работает на изменении размеров металлической герметичной коробки с вакуумом внутри, под действием давления атмосферы.
Электронный барометр является более современным прибором. Он преобразовывает параметры обычного анероида в цифровой сигнал, отображающийся на жидкокристаллическом дисплее.

Жидкостные манометры
В этих моделях приборов давление определяется высотой столба жидкости, которое выравнивает это давление. Жидкостные приборы для измерения давления чаще всего выполняют в виде 2-х стеклянных сосудов, соединенных между собой, в которые залита жидкость (вода, ртуть, спирт).
Рис-1
Один конец емкости соединен с измеряемой средой, а второй открыт. Под давлением среды жидкость перетекает из одного сосуда в другой до выравнивания давления. Разность уровней жидкости определяет избыточное давление. Такими приборами замеряют разность давлений и разрежение.
На рисунке 1а изображен 2-х трубный манометр, измеряющий вакуум, избыточное и атмосферное давление. Недостатком является значительная погрешность измерения давлений, имеющих пульсацию. Для таких случаев применяют 1-трубные манометры (рисунок 1б). В них один край сосуда большего размера. Чашка соединена с измеряемой полостью, давление которой передвигает жидкость в узкую часть сосуда.
При замере берется во внимание только высота жидкости в узком колене, так как жидкость изменяет свой уровень в чашке незначительно, и этим пренебрегают. Чтобы произвести замеры малых избыточных давлений используют 1-трубные микроманометры с трубкой, наклоненной под углом (рисунок 1в). Чем больше наклон трубки, тем точнее показания прибора, вследствие увеличения длины уровня жидкости.
Особой группой считаются приборы для измерения давления, в которых движение жидкости в емкости действует на чувствительный элемент – поплавок (1) на рисунке 2а, кольцо (3) (рисунок 2в) или колокол (2) (рисунок 2б), которые связаны со стрелкой, являющейся указателем давления.
Рис-2
Преимуществами таких приборов является дистанционная передача и их регистрация значений.
Деформационные манометры
В технической области приобрели популярность деформационные приборы для измерения давления. Их принцип работы заключается в деформации чувствительного элемента. Эта деформация появляется под действием давления. Упругий компонент связан со считывающим устройством, имеющим шкалу с градуировкой единицами давления.
Деформационные манометры делятся на:
Пружинные.
Сильфонные.
Мембранные.
Рис-3
Пружинные манометры
В этих приборах чувствительным элементом является пружина, соединенная со стрелкой передаточным механизмом. Давление воздействует внутри трубки, сечение старается принять круглую форму, пружина (1) пытается раскручиваться, в результате стрелка передвигается по шкале (рисунок 3а).
Мембранные манометры
В этих приборах упругим компонентом является мембрана (2). Она прогибается под давлением, и воздействует на стрелку с помощью передаточного механизма. Мембрану изготавливают по типу коробки (3). Это увеличивает точность и чувствительность прибора из-за большего прогиба при равном давлении (рисунок 3б).
Сильфонные манометры
В приборах сильфонного типа (рисунок 3в) упругим элементом является сильфон (4), который выполнен в виде гофрированной тонкостенной трубки. В эту трубку воздействует давление. При этом сильфон увеличивается в длину и с помощью механизма передачи передвигает стрелку манометра.
Сильфонные и мембранные виды манометров используют для замеров незначительных избыточных давлений и вакуума, так как упругий компонент имеет небольшую жесткость. При применении таких приборов для измерения вакуума они получили название тягомеров. Прибор, измеряющий избыточное давление, является напоромером, для измерения избыточного давления и вакуума служат тягонапоромеры.
Приборы для измерения давления деформационного типа имеют преимущество в сравнении с жидкостными моделями. Они позволяют производить передачу показаний дистанционно и записывать их в автоматическом режиме.
Это происходит вследствие преобразования деформации упругого компонента в выходной сигнал электрического тока. Сигнал фиксируется приборами измерений, которые имеют градуировку по единицам давления. Такие приборы имеют название деформационно-электрических манометров. Широкое использование нашли тензометрические, дифференциально-трансформаторные и магнитомодуляционные преобразователи.
Дифференциально-трансформаторный преобразователь
Рис-4
Принципом работы такого преобразователя является изменение силы тока индукции в зависимости от величины давления.
Приборы с наличием такого преобразователя имеют трубчатую пружину (1), которая передвигает стальной сердечник (2) трансформатора, а не стрелку. В итоге изменяется сила индукционного тока, подающегося через усилитель (4) на измерительный прибор (3).
Магнитомодуляционные приборы для измерения давления
В таких приборах усилие преобразуется в сигнал электрического тока вследствие передвижения магнита, связанного с упругим компонентом. При движении магнит воздействует на магнитомодуляционный преобразователь.
Электрический сигнал усиливается в полупроводниковом усилителе и поступает на вторичные электроизмерительные устройства.
Тензометрические манометры
Преобразователи на основе тензометрического датчика работают на основе зависимости электрического сопротивления тензорезистора от величины деформации.
Рис-5
Тензодатчики (1) (рисунок 5) фиксируются на упругом элементе прибора. Электрический сигнал на выходе возникает вследствие изменения сопротивления тензорезистора, и фиксируется вторичными устройствами измерения.
Электроконтактные манометры
В схемах сигнализации, системах авторегулирования технологических процессов, приборах тепловой защиты популярными стали электроконтактные манометры. На рисунке изображена схема и вид прибора.
Рис-6
Упругим компонентом в приборе выступает трубчатая одновитковая пружина. Контакты (1) и (2) выполняются для любых отметок шкалы прибора, вращая винт в головке (3), которая находится на внешней стороне стекла.
При уменьшении давления и достижении его нижнего предела, стрелка (4) с помощью контакта (5) включит цепь лампы соответствующего цвета. При возрастании давления до верхнего предела, который задан контактом (2), стрелка замыкает цепь красной лампы контактом (5).
Классы точности
Измерительные манометры разделяют на два класса:
Образцовые.
Рабочие.
Образцовые приборы определяют погрешность показаний рабочих приборов, которые участвуют в технологии производства продукции.
Класс точности взаимосвязан с допустимой погрешностью, которая является величиной отклонения манометра от действительных величин. Точность прибора определяется процентным соотношением от максимально допустимой погрешности к номинальному значению. Чем больше процент, тем меньше точность прибора.
Образцовые манометры имеют точность намного выше рабочих моделей, так как они служат для оценки соответствия показаний рабочих моделей приборов. Образцовые манометры применяются в основном в условиях лаборатории, поэтому они изготавливаются без дополнительной защиты от внешней среды.
Пружинные манометры имеют 3 класса точности: 0,16, 0,25 и 0,4. Рабочие модели манометров имеют такие классы точности от 0,5 до 4.
Применение манометров
Приборы для измерения давления наиболее популярные приборы в различных отраслях промышленности при работе с жидким или газообразным сырьем.
Перечислим основные места использования приборы для измерения давления в:
Газо- и нефтедобывающей промышленности.
Теплотехнике для контроля давления энергоносителя в трубопроводах.
Авиационной отрасли промышленности, автомобилестроении, сервисном обслуживании самолетов и автомобилей.
Машиностроительной отрасли при применении гидромеханических и гидродинамических узлов.
Медицинских устройствах и приборах.
Железнодорожном оборудовании и транспорте.
Химической отрасли промышленности для определения давления веществ в технологических процессах.
Местах с применением пневматических механизмов и агрегатов.
Похожие темы:
Барометр-анероид — урок. Физика, 7 класс.
До середины \(XIX\) в. для измерения атмосферного давления применяли лишь жидкостные барометры, изобретённые Э. Торричелли.

В \(1844\) г. Л. Види сконструировал новый, безжидкостный барометр, получивший
название барометр-анероид (от греческого слова «анерос» — безжидкостный).

Его основной частью является круглая металлическая коробка \(1\) с волнистыми (гофрированными) основаниями.
Внутри этой коробки воздух откачан и создано сильное разрежение. При повышении атмосферного давления коробка сжимается, и её верхняя поверхность начинает тянуть прикреплённую к ней пружину \(2\). При уменьшении давления пружина распрямляется, и верхнее основание коробки приподнимается.

К пружине с помощью передаточного механизма \(3\) прикреплена стрелка-указатель \(4\). Эта стрелка перемещается по шкале. Градуировку шкалы анероида осуществляют и выверяют по показаниям ртутного барометра.

Чувствительность анероидов настолько высока, что даже при поднятии барометра на \(2-3\) м стрелка-указатель прибора заметно перемещается. Это позволяет обнаружить постепенное изменение атмосферного давления.

Барометры-анероиды менее надежны, чем ртутные, так как содержащиеся в них пружины и мембраны со временем изменяют свою упругость, но они более удобны в обращении и потому широко используются на практике.

Поскольку каждому значению атмосферного давления соответствует своя высота над уровнем моря, то шкалу этих приборов можно сразу проградуировать в метрах (или километрах). Барометрические высотомеры, например, используемые в авиации, и называют альтиметрами. С их помощью лётчики определяют высоту полёта самолётов.

Источники:
Пёрышкин А.В. Физика. 7 кл.: учеб. для общеобразоват. учреждений, — 13-е изд., стереотип. — М.: Дрофа, 2009. — 192 с.: ил.
Громов С.В. Физика: Учеб. для 7 кл. общеобразоват. учреждений/ Громов С. В., Родина Н. А. — 4-е изд. — М.: Просвещение, 2002. — 158 с.: ил.
Манометрическое давление и барометр
Физика > Манометрическое давление и барометр
Барометр – прибор для определения атмосферного и манометрического давлений при помощи гидростатических жидкостей.
Задача обучения
Сравнить дизайн и работу барометров на основе анероидов и гидростатики.
Основные пункты
Манометрическое давление – давление системы выше атмосферного, которое для большинства расчетов должно трансформироваться в абсолютное.
Барометр – устройство, применяющее гидростатические жидкости для замера атмосферного давления. Его можно использовать для косвенного измерения манометрического давления в системах.
Барометр гидростатической колонны использует жидкость (вода или ртуть) для функциональности, а барометр-анероид – эвакуированную гибкую металлическую ячейку.
Термины
Анероидный барометр – устройство для измерения давления. Часто настроенный на использование в качестве высотомера.
Торр – единица давления, соответствующая одному миллиметру ртути (760 торр = 101 325 Па).
Манометрическое давление
Начнем с определения манометрического давления. Манометрическое – давление системы выше атмосферного. Последнее обычно выступает постоянным, с небольшими колебаниями вблизи уровня моря, и достигает 101325 Па. Современные устройства для измерения давления иногда добавляют механизмы для учета изменений атмосферного давления из-за перемен высоты. Манометрическое давление намного удобнее абсолютного в практических измерениях и широко используется в качестве установленной меры давления. Но нужно понять, есть ли необходимость в использовании абсолютного давления для расчетов.
Давление удалось измерить в середине 1600-х годов с изобретением традиционного датчика давления — барометра. Это устройство изначально настраивалось исключительно на измерение атмосферного давления.
Гидростатические барометры
Первые барометры замеряли атмосферное давление на основе гидростатических жидкостей. Это столбчатые конструкции (чаще стеклянные), заполненные статической жидкостью с фиксированной плотностью. Столбчатая секция герметизирована, удерживает вакуум и частично заполняется жидкостью, а базовая открыта для атмосферы и дает возможность контактировать с внешней средой. По мере перемены атмосферного давления вносятся поправки и в показатель. Это приводит к перемене высоты жидкости в столбчатой конструкции (растет, когда атмосфера сильнее давит на жидкость в основании резервуара, и падает, когда атмосфера оказывает более низкое давление).
Затем высота жидкости в стеклянном столбе показывает количество атмосферного давления. Работа гидростатического барометра основывается на определении высоты жидкости в колонке. Поэтому в качестве единицы давления используют торр, а в виде жидкости – воду или ртуть. С точки зрения безопасности лучше всего ограничиваться водой, но ртуть гарантирует точность (плотность ртути намного выше, чем у воды).
Теоретически, гидростатический барометр можно отправить в замкнутую систему для измерения абсолютного и манометрического давлений системы через вычитание атмосферного.
Анероидный барометр
Представлен небольшим металлическим корпусом (анероидная ячейка), частично изолированным. Небольшие перемены внешнего давления воздуха заставляют его расширяться или сжиматься. Это усиливается специальным механизмом, чтобы зафиксировать показатели.
Такие устройства отличаются большей практичностью. Большинство современных механизмов изначально настроены на замер манометрического давления. Анероидный – главный механизм, от которого отталкиваются при создании устройств измерения давления.
Определение давления при помощи высоты флюиды в барометре с гидростатической колонной
Плотность жидкости равна p, g – ускорение силы тяжести, h – высота жидкости в столбце барометра
Барометры и метеостанции. Атмосферное давление. Прогноз погоды. | Официальный сайт RST
Устройство барометра — анероида:
A — анероидная капсула
B — стрелка барометра
С — шкала барометра
Карта атмосферного давления
Устройство барометра — анероида RST
< 1 2 3 4 5 >
Барометр

Прибор для измерения атмосферного давления. еПо принципу действия различают:
1. Жидкостный барометр, основанный на законах гидростатики; атмосферное давление измеряется в нем высотой столба жидкости, уравновешивающего давление. Ртутный, чашечный, сифонно-чашечный барометры.

2. Анероид, построенный на использовании упругих деформаций тел при колебаниях давления.
3. Гипсотермометр, построенный на использовании зависимости точки кипения воды от внешнего атмосферного давления.
4. Газовый барометр, измеряющий атмосферное давление по величине объема постоянного количества газа, изолированного от внешнего воздуха подвижным столбиком жидкости. *

Анероид (барометр анероид)

Прибор для измерения атмосферного давления по величине деформации упругой металлической коробки (коробка Виды), из которой выкачен (удален) воздух. Эта деформация пропорциональна деформирующему усилию, т. е. изменению приложенного к коробке давления. Деформация коробки через систему рычагов передается на стрелку, перемещающуюся по шкале.

Шкала градуируется по ртутному барометру. В отсчеты, кроме шкаловой поправки, вводятся еще поправки на температуру и на остаточную деформацию приемника.

Синонимы: металлический барометр, барометр-анероид. *

Барометры — анероиды RST

Классические барометры RST выпускаются в деревянных, металлических и пластиковых корпусах. Дизайн барометров RST поддерживает два направления: классический дизайн «ПОГОДНИК» и современный «hi-tech». При этом во многих моделях в прибор встроен термометр и гигрометр, что превращает их в домашние метеостанции для определения комфорта Вашего помещения.

Барометры «ПОГОДНИК» выполнены в деревянных корпусах различных пород дерева (орех, махагони). Дизайн циферблатов барометров выполнен в старинном стиле традиционным для Российского метео общества. Сохранены исторические элементы, взятые с оригинальных старинных барометров.

Дизайн современных барометров — анероидов разработан группой CONCEPT DESIGN.

Цифровой (электронный) барометр

В основу цифрового (электронного) барометра положен принцип барометра — анероида, когда очень чувствительный микро-анероид переводит показания в электронные значения. Цифровые барометры встроены во все домашние метеостанции RST и служат для определения текущего атмосферного давления, прогноза погоды на ближайшие сутки и составления графиков изменения атмосферного давления в течении заданных промежутков времени, благодаря которым можно четко понять тенденцию изменения погодных условий. Это необходимо во многих видах жизненной деятельности человека. Если вы — яхтсмен, рыбак, охотник, путешественник или просто метеозависимый человек — электронные барометры или механические барометры RST Вам необходимы.

Цифровые барометры (метеостанции) RST оснащены рядом других полезных пользователю функций. Как правило это — автоматическая коррекция даты и точного времени по радиосигналам, измерение температур в помещении и на улице, определение влажности воздуха, сигнализация гололеда, лунный календарь с указанием приливов и отливов.

Цифровая метеостанция

Это портативный прибор, который определяет метеорологические условия и прогноз погоды по встроенным и выносным датчикам. Устройство оборудовано большим электронным дисплеем; на экране отображается температура в месте установки погодной станции и за окном с внешнего радио датчика, атмосферное давление, прогноз погоды на ближайшие сутки.

Кроме того, метеостанция показывает уровень влажности воздуха, в некоторых случаях – состояние дорог и прогноз магнитных бурь. Современные метеостанции – это цифровые беспроводные приборы, которые также определяют степень радиационного загрязнения на местности, а также фазы луны, уровень солнечной активности.

В основе определения прогноза погоды метеостанций RST лежит определение тенденции изменения атмосферного давления в течении времени с учетом атмосферных характеристик воздуха — температуры и относительной влажности.

Компания RST производит также метеостанции с дополнительными выносными датчиками, определяющими скорость ветра, уровень осадков и UV — ультрафиолетовую активность.

Прогноз погоды

Цифровые метеостанции RST отображают анимированный прогноз погоды в виде символов погоды (ясно, облачно, дождь, снег, ветер и т.п.).

Погодная станция способна регистрировать малейшие изменения атмосферного давления. Основываясь на полученных данных, с внутренних и внешних сенсоров станция предсказывает погоду на предстоящие 12 — 36 часов. При уменьшении атмосферного давления более чем на 3 hPa в течение 3 часов, изображение ветра будет отображено на дисплее.

При внезапном или существенном изменении атмосферного давления погодные символы будут изменяться соответственно. При внешней температуре менее +1 оС осадки отображаются в виде снега.

В случае, если текущая погода облачная или, а на дисплее, например, указан дождь, это не означает, что завтра обязательно должен быть дождь, а указывает на то, что он вероятен и следует ожидать ухудшение погоды.
Алгоритм прибора запрограммирован на то чтобы показывать ухудшение погоды при падении атмосферного давления и улучшение её при повышении.

Прогноз погоды может быть понятен также из аналитических графиков изменения атмосферного давления, которые наглядно отображают тенденцию его изменения во времени.

Барометрическое давление
Руководство по измерению барометрического давления, включая пояснения, приложения и выбор продуктов для измерения барометрического давления.
Барометрическое давление — это полное давление наружного воздуха, измеренное относительно абсолютного вакуума. Давление варьируется в зависимости от географического положения, высоты и местных погодных условий.

Для метеорологических отчетов барометрическое давление обычно настраивается на значение уровня моря, так что все местоположения можно сравнивать независимо от высоты в каждом месте.
Продукты
Найдите подробную информацию о продукте для измерения барометрического давления.
Датчики атмосферного давления
Датчики давления, которые откалиброваны и имеют выходные сигналы, специально масштабированные для диапазона барометрического давления, например От 800 до 1200 мбар для использования в промышленных и исследовательских целях.

Манометры барометрического давления
Манометры с диапазоном измерения, превышающим барометрический диапазон, например От 800 до 1200 мбар абсолютного давления, которые используются для проверки атмосферного давления в промышленных и исследовательских целях.
Регистраторы барометрического давления
Регистраторы данных давления
для регистрации тенденций атмосферного давления для мониторинга окружающей среды или для синхронизации с другими данными, такими как показания уровня невентилируемой воды.
Приложения
Измерение давления окружающего воздуха выполняется во многих областях исследований и промышленности.

Наиболее широко используется в качестве барометра для мониторинга погоды, но существует ряд других измерений, которые также включают в себя атмосферное давление, некоторые из наиболее распространенных описываются ниже.
Метеорология
Для мониторинга погодных условий в конкретном месте проводится множество измерений, но измерение барометрического давления должно быть наиболее важным, поскольку оно может использоваться как индикатор общих условий:
Высокое давление — Чистое небо с очень теплыми температурами летом и очень низкими температурами зимой.
Низкое давление — Облачное небо с более умеренными температурами летом и зимой.

Значительное изменение атмосферного давления также может предсказать вероятность осадков, поскольку это может быть связано с прохождением холодного или теплого фронта.
Для метеорологических целей измеренное давление всегда корректируется до эквивалентного значения на средней высоте уровня моря, чтобы все показания в любом месте можно было сравнить с общей высотой отсчета.
Анализ газов
Точная концентрация дискретного химического вещества, присутствующего в пробе смешанного газа, зависит от нескольких физических параметров, одним из которых является атмосферное давление.
Газоанализатор наберет
Are You a Human Barometer? Ощущение давления при мигрени
Вы человеческий барометр? Исследования и отзывы реальных людей показывают, что ураганы часто вызывают приступы мигрени.
Те из нас, кто страдает мигренью, обладают множеством уникальных суперсил, включая способность предсказывать штормы. Гроза приносит с собой ряд погодных изменений — изменение атмосферного давления, ветра, влажности, молний и грома.«Человеческий барометр» ощущает эти атмосферные изменения у себя в голове, и в сообществе говорят, что штормы — довольно распространенный триггер мигрени.
Как и большинство триггеров мигрени, не совсем понятно, почему мигрень, вызванная погодой, так распространена. Связь между грозой и мигренью хорошо известна миллионам людей, которые с ней сталкиваются, и исследования подтверждают, что до половины из нас, страдающих мигренью, могут указать на штормы как на явный триггер ().
Исследование 2013 года даже обнаружило связь между молнией и атаками: люди с мигренью на 28% чаще подвергались атаке в те дни, когда молния ударила в пределах 25 миль от их дома.().
Человеческие барометры чувствуют давление в голове
Быть человеком-барометром — это неприятно, потому что невозможно избежать атмосферных изменений. Однако полезно знать, что вы далеко не одиноки: когда мы спросили сообщество Facebook Migraine Again, были ли штормы спусковым крючком, мы получили сотни ответов от людей, имеющих дело с мигренью, вызванной изменениями погоды.
Перед началом шторма атмосферное давление падает и вызывает приступы у многих, многих людей с мигренью.Если вы человек-барометр или метеоролог по мигрени, вы можете предсказать штормы до того, как они начнутся. Мигрень с атмосферным давлением — обычное явление в нашем сообществе.
Штормы — мой самый страшный спусковой крючок. Я надежнее местного метеоролога! — Кей В.
ДА, штормы вызывают у меня мигрень. Это меня действительно беспокоит, потому что я не могу избежать этого или уменьшить эффект. Это очень расстраивает. — Джоэллен В.
Я начинаю ощущать последствия за 24 часа до урагана. — Джоэл Р.
Я живу в Мельбурне, Австралия. Северные ветры всегда вызывают у меня сильную мигрень. — Хелен К.
Единственный надежный спусковой крючок 😔 Могу дать прогноз! — Мишель А.
Фасады низкого давления сегодня хуже всего. Такое ощущение, что кто-то сжимает мою шею и моя голова вот-вот лопнет, как воздушный шар. Даже не мигрень, только давление внутри. — Кристина Н.
Ненавижу, что у нас есть этот триггер, но немного утешает знать, что я не одинок. — Рене Ф.
Меняющийся барометр имеет тенденцию разносить мое тело и голову на части. Значительные изменения температуры тоже: если есть изменение более чем на на 20 градусов и на , я обычно страдаю. — Хизер В.
Некоторые люди, такие как Венда, не испытывают увеличения атак штормами. Это не означает, что они свободны от мигрени, вызванной погодой: жара и влажность тоже могут быть проблематичными.
Я должен быть чудаком в группе, потому что штормы и дождь меня не так сильно беспокоят.Я был проклят мигренью более 30 лет, и каждый день у меня они доходят до той или иной степени. Прямо сейчас солнце ужасное, а влажность ужасная. Насколько я понимаю, в некоторые дни солнце может просто упасть с неба. Мне нужно переехать из Южного Онтарио, но пока не знаю куда. — Венда К.
Как справляться как человеческий барометр
Погоду, конечно, поменять нельзя. Но если вы знаете, что штормы — это спусковой крючок для вас, и один из них находится в прогнозе, у вас есть возможность подготовиться.
Быть подготовленным означает избегать других потенциальных триггеров, по возможности очищать свой график и уделять особое внимание другим способствующим факторам, таким как уровень стресса, гидратация или диета.
Ли Петерлин, доктор медицинских наук, доцент кафедры неврологии и директор по исследованиям головной боли в Медицинской школе Университета Джонса Хопкинса, соглашается: «Если вы знаете, что погода является спусковым крючком, убедитесь, что у вас есть лекарства на работе, в сумочке, в машине. — и лечить пораньше ».
Она также советует поговорить с врачом о предварительном лечении мигрени, если вы уверены, что погода является спусковым крючком.(Этот подход подходит не всем, поэтому сначала важно поговорить с врачом.)
В следующий раз, когда вы обнаружите, что укрываетесь от мозгового штурма и грозы одновременно, утешитесь тем, что вы не единственный человеческий барометр: связь между погодой и мигренью реальна. Атмосферное давление. Мигрень — болезненное, но частое явление в часы или дни, предшествующие шторму.
Подробнее (стоящее) Чтение:
ЗАГРУЗИТЬ И СОХРАНИТЬ СТАТЬЮ (PDF) >> НАЖМИТЕ ЗДЕСЬ
Приборы для измерения давления — U-образный манометр, ртутный барометр и барометр-анероид
Приборы для измерения давления — U-образный манометр, ртутный барометр и барометр-анероид Главная || Дизельные двигатели || Котлы || Системы питания || Паровые турбины || Обработка топлива || Насосы || Охлаждение ||
Приборы для измерения давления — U-образный манометр, ртутный барометр и барометр-анероид
Судовое оборудование должно работать в пределах определенных желаемых параметров. Контрольно-измерительные приборы позволяют параметры давления, температуры и так, чтобы быть измеренным или отображенным по шкале. Средством контроля является также требуется, чтобы изменить отображаемые показания в соответствии с особые требования. Управление должно быть ручным, открытие или закрытие клапана, или автоматическое, при изменении системного параметра приводит к действиям, которые возвращают желаемое значение без участия человека вовлеченность.align = «left»> align = «left»> align = «left»> Измерение давления
Измерение давления может производиться одним из двух возможных датумов, в зависимости от типа используемого инструмента.Абсолютное давление полное измерение с использованием нулевого давления в качестве базы. Манометрическое давление — это измерение выше атмосферного давления, которое используется в качестве исходного. Следовательно, чтобы выразить манометрическое давление как абсолютное значение, необходимо добавить атмосферное давление.
Манометр
Манометр с U-образной трубкой показан на рисунке. Один конец подключен к источник давления; другой открыт для атмосферы. Жидкость в трубка может быть водой или ртутью, и она будет расположена, как показано.
Рис. Манометр с U-образной трубкой
align = center> The превышение давления над атмосферным будет показано как разница в уровни жидкости; поэтому этот прибор измеряет манометрическое давление. это обычно используется для показаний низкого давления, например давления воздуха. Если применяются два разных давления в системе, этот прибор будет Измерьте перепад давления Рис. Барометр
Ртутный барометр представляет собой манометр с прямой трубкой.наполненный ртутью, а затем перевернутый в небольшой ванне с ртутью. Условия почти вакуума; существуют над столбом ртути, который поддерживается атмосферным давление, действующее на ртуть в емкости. Абсолютное прочтение при этом дано атмосферное давление.
Инжир: Анероид barometeralign = center> Барометр-анероид использует вакуумированный гофрированный цилиндр для обнаружения изменения атмосферного давления. Центр цилиндра имеет тенденцию к коллапсу, когда атмосферное давление увеличивается или поднимается весной при падении атмосферного давления.Серия связей передает движение к указателю, перемещающемуся по шкале.
Трубка Бурдона
Вероятно, это наиболее часто используемый прибор для измерения манометрического давления. прибор и показан на рисунке. Он состоит из трубы эллиптического сечения, имеющей С-образную форму и запаянной с одного конца. Запечатанный конец, который может двигаться свободно, имеет рычажное устройство, которое будет перемещать указатель над шкалой. Приложенное давление действует внутри трубы, входящей в через открытый конец, который фиксируется на месте.

Рис: Манометр с трубкой Бурдона, ориентация = центр> Давление внутри трубка заставляет ее менять поперечное сечение и пытаться выпрямиться с результирующим движением свободного конца, который регистрируется как игла движение по шкале. Другое расположение трубы по спирали или иногда используется спиральная форма, принцип действия которой тем же.
Хотя эталонное или нулевое значение обычно является атмосферным, для измерения показания давления, этот манометр можно использовать для измерения давления вакуума ценности.

Рис: Манометр мембраны, выровнен по центру> Прочие устройства
Для измерения манометра или дифференциала можно использовать диафрагмы или сильфоны. давления. Типичное расположение показано на рисунке выше. Движение диафрагмы или сильфона передается с помощью рычага на иглу или указатель дисплея.

Рис: Манометр сильфона выровнен по центру Пьезоэлектрический преобразователь давления представляет собой кристалл, который под давление, производит электрический ток, который изменяется в зависимости от давления.Затем этот ток подается на устройство, которое отображает его как давление. значение.
Связанная информация:
Приборы для измерения температуры — использование термометров, термопар, радиационного пирометра и термистора
Руководство по эксплуатации двухтактных дизельных двигателей
Устройство судовых котлов
Системы питания вспомогательных котлов и паровых турбин
Преобразование энергии в паровой турбине
Охлаждение грузовых и складских помещений
Устройство воздушного компрессора — принцип работы и руководство по эксплуатации
Обработка судового мазута
Устройство рулевого управления кораблей
Использование насосов на борту
Система производства, снабжения и распределения электроэнергии
Производство дистиллированной воды
Принцип работы морского мусоросжигательного завода
Принцип работы и руководство сепаратора нефтесодержащих вод
Очистка сточных вод на борту
Паровые турбины и бортовые редукторы
Кожухотрубные охладители и пластинчатые охладители Принципы работы и руководство по эксплуатации
Судовое оборудование — Полезные теги
Судовые дизельные двигатели || Паровая установка || Система кондиционирования воздуха || Сжатый воздух || Судовые батареи || Грузовой рефрижератор || Центробежный насос || Охладители разные || Аварийное электроснабжение || Теплообменники выхлопных газов || Система подачи || Насос для откачки сырья || Измерение расхода || Четырехтактные двигатели || Форсунка || Топливная масляная система || Обработка мазута || Коробки передач || Губернатор || Морская инсинератор || Фильтры смазочного масла || Двигатель MAN B&W || Судовые конденсаторы || Сепаратор нефтесодержащих вод || Устройства защиты от превышения скорости || Поршень и поршневые кольца || Прогиб коленвала || Судовые насосы || Различные хладагенты || Станция очистки сточных вод || Пропеллеры || Электростанции || Пневматическая система запуска || Паровые турбины || Рулевой механизм || Двигатель Sulzer || Зубчатая передача турбины || Турбокомпрессоры || Двухтактные двигатели || Операции UMS || Сухой док и капитальный ремонт || Критическое оборудование || Палубное оборудование и грузовые механизмы || Контрольно-измерительные приборы || Противопожарная защита || Безопасность в машинном отделении ||

Машинных помещений.
No related posts.
