Виллизиев круг незамкнутого типа: какую опасность несет состояние?

Строение и значимость базиллярного артериального кольца

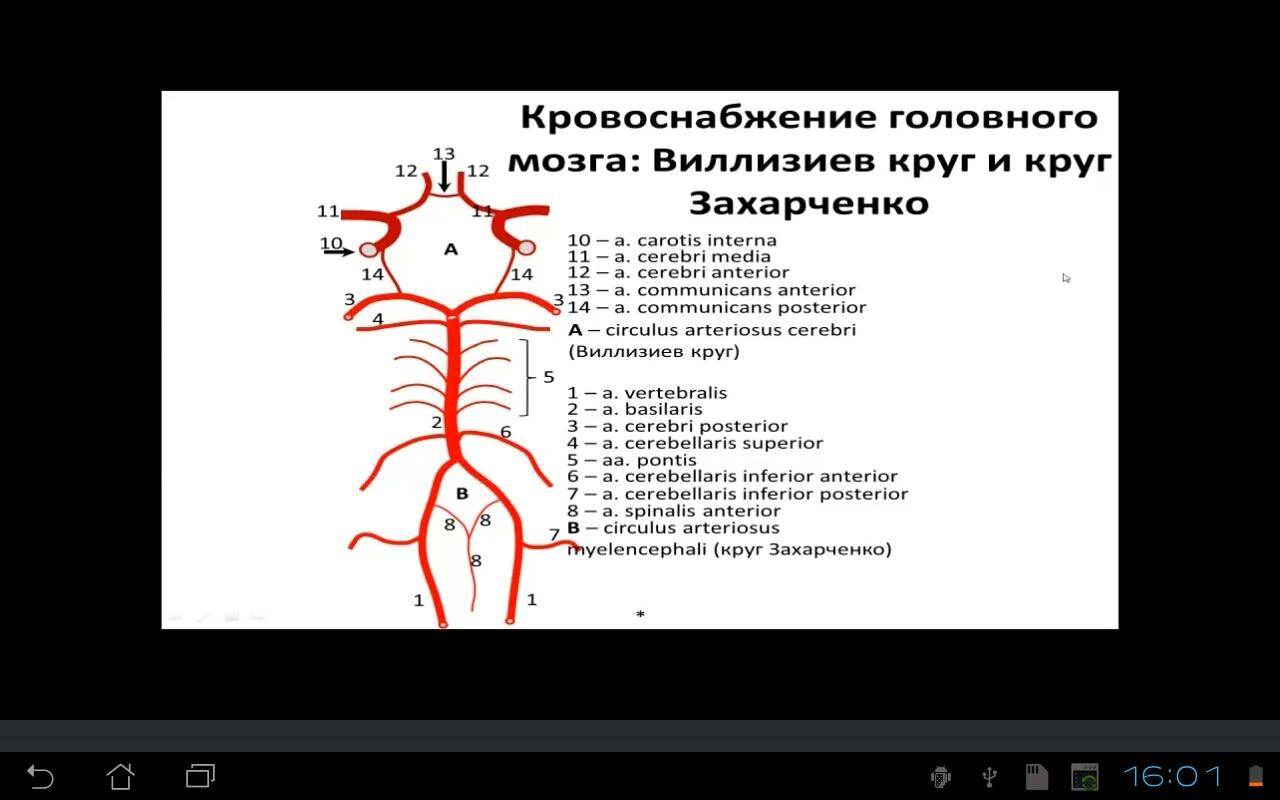

Виллизиев круг — это комплекс артерий основания головного мозга, объединяющий магистральные системы внутренних сонных и позвоночных артерий. Его основная задача – поддержка непрерывного обеспечения мозга человека кислородом в случае, если кровоснабжение мозговых структур затрудняется из-за спазма, окклюзии (закупорки) или недостаточности (патологического расширения, аневризмы) какой-то из артерий. Такие механизмы компенсации позволяют защитить головной мозг от внезапных гемодинамических изменений и предотвратить гипоксическое повреждение его участков. Базиллярный артериальный круг представляет собой замкнутую систему анастомозов (соединений), формирующих единый сосудистый бассейн. Если одно из соединений отсутствует либо наблюдается его недоразвитие, круг как бы “размыкается” — это состояние и описывают, как Виллизиев круг незамкнутого типа.

Причиной сосудистых аномалий является нарушение развития артериального русла во внутриутробном периоде. Различные варианты нормы и отклонения могут быть сформированы, к примеру, из-за отрицательного воздействия токсических (прием лекарственных средств, алкоголя, курение) или физических (перегревание, облучение) факторов во втором триместре беременности.

Какое клиническое значение имеет Виллизиев круг незамкнутого типа?

Строение сосудистого русла индивидуально у каждого человека, встречаются разнообразные морфологические варианты: разветвления, извитости артерий, дополнительные соединения или их отсутствие. Зачастую такие различия никак себя не проявляют, не вызывают клинической симптоматики и обнаруживаются случайно при исследованиях головного мозга по другому поводу. Однако в некоторых случаях такое состояние, как Виллизиев круг незамкнутого типа может выступать причиной гемодинамических нарушений головного мозга.

В первую очередь людям с аномалиями развития артерий головного мозга угрожают такие осложнения, как формирование аневризмы или отягощенное течение ишемического инсульта (инфаркта мозгового вещества).

С возрастом, когда слаженная работа всех компенсаторных механизмов стабилизации работы организма ослабевает, страдает и мозговой кровоток.

Пациентов могут беспокоить шум в ушах, головокружение, головная боль, периодические преходящие нарушения зрения или слуха. А наличие распространенных сопутствующих патологий – атеросклероза, гипертонии, ишемической болезни сердца может ускорить процесс дестабилизации кровообращения.

Именно поэтому при наличии аномалий базиллярного артериального круга пациентам следует с особенной внимательностью следить за состоянием своего здоровья. Очень важно контролировать показатели коагулограммы и липидограммы, уровень артериального давления, проводить своевременную профилактику заболеваний.

Таким образом, случайно выявленные при обследовании нарушения строения сосудов могут заставить человека обратить пристальное внимание на свое здоровье, придерживаться рекомендаций и предотвратить наступление мозговой катастрофы.

Диагностика аномалий развития артериального русла головного мозга

Лучшим неинвазивным и безопасным методом визуализации артерий головного мозга является магнитно-резонансная ангиография с 3D-реконструкцией. Этот вид диагностики позволяет врачу увидеть трехмерную модель кровеносной системы головного мозга и выявить все возможные участки сужения, петлеобразования и нарушения строения и хода артерий.

У страдающих мигренью обнаружили неполный виллизиев круг

Как установили американские неврологи, для людей, страдающих мигренью с аурой, характерно ассиметричное нарушение кровоснабжения головного мозга из-за врожденного недоразвития участков виллизиева круга — системы артерий, обеспечивающих нормальное поступление крови в мозг в случае закупорки какого-либо из питающих его сосудов.

Для людей, страдающих мигренью с аурой, характерно ассиметричное нарушение кровоснабжения головного мозга из-за врожденного недоразвития участков виллизиева круга — системы артерий, обеспечивающих нормальное поступление крови в мозг в случае закупорки какого-либо из питающих его сосудов. Именно дефицит кровоснабжения может являться «спусковым крючком» начала приступа и причиной появления комплекса нейрологических симптомов, возникающих непосредственно перед ним.

К такому выводу пришли неврологи из университета штата Пенсильвания, чья работа опубликована в журнале PLOS ONE.

Анатомическое строение артериального круга большого мозга — сосудистого кольца, образованного внутренними сонными, передними и задними мозговыми артериями, а также передними и задними соединительными артериями — в норме может иметь много вариантов, в том числе недоразвитие некоторых сегментов артерий.

Авторы исследовали строение артериального круга и изменение уровня кровоснабжения головного мозга у 170 волонтеров, 56 из которых регулярно страдали от приступов мигрени с аурой, 61 — без ауры, а остальные входили в контрольную группу, с помощью метода магнитно-резонансной ангиографии и магнитно-резонансной томографии.

Было установлено, что 73 процента пациентов, у которых приступы предваряли нейрологические симптомы — помутнение зрения, слуховые, зрительные, вкусовые, обонятельные или тактильные галлюцинации, головокружение, оцепенение, проблемы с концентрацией и речью — имеют неполный (разомкнутый) артериальный круг головного мозга.

То же относится к 63 процентам страдающих мигренью без ауры. Что касается контрольной группы, участники которой не страдали мигренью, такой вариант строения виллизиева круга встречался только у 51 процента из них.

{#vrez.58245}

Также оказалось, что кровоснабжение полушарий у пациентов с неполным виллизиевым кругом ассиметрично, в особенности снижен кровоток в задней мозговой артерии, что ведет к ухудшению питания прилегающих отделов мозга, в том числе зрительной коры. Это, полагают авторы, может вызывать аномальную активность нейронов в этой области и объяснять появление ауры, а также являться триггером, запускающим начало приступа.

В то же время, отмечают авторы, хотя особенность анатомического строения артериального круга головного мозга — лишь один из факторов, способствующих развитию заболевания у каждого отдельного индивидуума, но он может иметь ключевое значение. Они полагают, что разработка диагностических тестов на структуру и функциональную эффективность артерий виллизиева круга каждого пациента поможет в выработке принципиально новой стратегии терапии мигрени.

Мигрень затрагивает примерно 14 процентов взрослого населения планеты и, согласно последнему глобальному исследования здоровья жителей Земли Global Burden of Disease Survey 2010, находится на седьмом месте среди инвалидизирующих заболеваний.

Виллизиев круг при проведении перфузии в крионике

Автор: Матвеев Юрий.

Круг Уиллиса, или Виллизиев круг – сосудистое образование. Это система артерий, через которую кровоснабжаются все отделы мозга.

Виллизиев круг получает артериальную кровь из сонных и позвоночных артерий. Далее кровь распределяется между всеми частями мозга.

Согласно учебникам анатомии, круг Уиллиса имеет замкнутый контур, что, по идее, позволяет сохранять нормальное кровоснабжение головного мозга в случае перекрытия одного из парных сосудов, приносящих артериальную кровь.

С возрастом из-за атеросклероза происходит сужение просвета сонных артерий, что служит одной из причин инсульта (хотя  проблемы с кровоснабжением головного мозга могут наступать и в более раннем возрасте). Причиной нарушения кровоснабжения может служить неправильная осанка, искривление шеи, неудобная поза при работе за столом или за компьютером. В этом случае страдают области, кровоснабжаемые позвоночными артериями. Отсюда возникает вопрос, в чём же дело? Почему не происходит компенсация кровоснабжения, если Уиллисов круг является замкнутым контуром?

Так схематично выглядит ишемический инсульт. Окклюзия артерии после круга Виллиса.



Макропрепарат. Геморрагический инсульт.



Схема прохождения позвоночных артерий

Ответ в том, что Уиллисов круг замкнут только у 25-30%  популяции.



Здесь схематично показаны варианты незамкнутого Виллисова круга.

Чаще всего, обыватели не знают, какое у них строение Виллисова круга. Истиную картину удаётся установить либо на вскрытии, либо при сосудистых нарушениях, когда в качестве диагностической процедуры  выполняется МРТ или доплеровская ангиография.

Однако, данная проблема видится очень важной с точки зрения правильного и эффективного криосохранения.



Возможные варианты поражения позвоночных артерий

В случае незамкнутого Уиллисова круга невозможна эффективная доставка криопротектора ко всем отделам мозга. Соответственно, области, которых не достиг криопротектор, будут подвергаться криодеструкции.

По этой причине необходимо в обязательном порядке всем лицам, заключающим криоконтракт, пройти обследование сосудов головы и шеи методом МРТ. Это должно внести ясность в картину индивидуальных особенностей криоклиента и определить подход к его будущей перфузии. В случае если Виллизиев круг замкнут, достаточно подключения к одной сонной артерии и к одной ярёмной вене (что позволяет экономить время и более оперативно провести все первоначальные процедуры при крионировании мозга\тела. Однако, в большинстве случаев придётся подключаться ещё и к позвоночным артериям.
